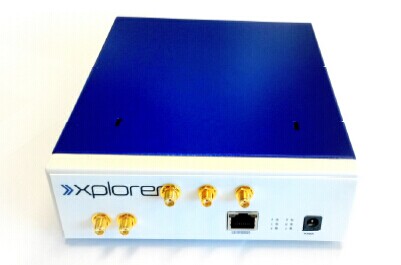

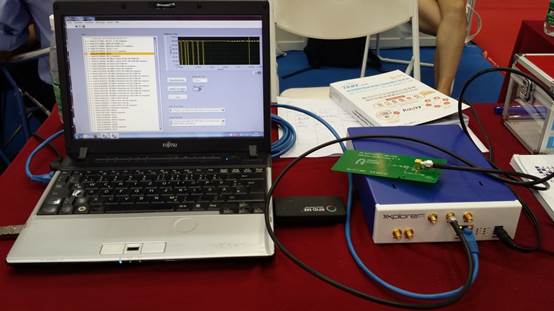

The CISC Xplorer 100 NFC是有着便捷，高品质的测试系统，专门为HF RFID和NFC设备测量和性能及一致性测试而开发设计。
|
参数
|
简称
|
最小值
|
型号
|
最大值
|
单位
|
|
频率范围
|
fbase
|
10
|
|
20
|
MHz
|
|
基准频率
|
TCXO
|
|
2.5
|
|
ppm
|
|
最大传输功率
|
Pout
|
|
|
2
(3)
|
mW
(dBm)
|
|
传输功率水平分辨率
|
Pstep
|
0.1
|
|
|
dB
|
|
一个测量步骤的持续（命令速率）
|
tstep
|
|
35
|
|
ms
|
|
RFID Xplorer装置的重量
|
|
|
1.3
|
|
kg
|
|
RFID Xplorer装置的尺寸
|
W x L x H
|
|
160 x
205 x 50
|
|
mm
|
|
电源电压
|
|
100
|
|
240
|
V
|
|
电源频率
|
|
50
|
|
60
|
Hz
|
|
测试项目
|
规格
|
单位
|
|
频率
|
||
|
中心频率
|
13.56
|
MHz
|
|
频率精确度
|
±7
|
KHz
|
|
调制
|
||
|
指令调制
|
ASK
|
|
|
调制深度/指标
|
8~30
|
%
|
|
响应调制
|
OOK
|
|
|
RF包络
|
||
|
瞬变时间tr/tf
|
<2.0, <1.0
|
us
|
|
瞬变脉冲
|
<10
|
%
|
|
脉冲宽度
|
N/A
|
us
|
|
数据编码
|
||
|
指令编码
|
Manchester
|
|
|
响应代码
|
Manchester
|
|
|
数据速率
|
||
|
指令速率
|
212, 424
|
kbps
|
|
响应速率
|
212, 424
|
kbps
|
|
链路时序
|
||
|
Etu
|
4.72, 2,36
|
us
|
|
周转时间T1
|
(256*16/fc)*2^WT
|
us
|
|
框架结构
|
||
|
序言
|
48 Bit 0
|
|
|
SYNC
|
B24D
|
|
|
命令集
|
||
|
强制性命令
|
轮询，属性，唤醒间隔，参数选择，数据更改协议，取消选定，发射
|
|
|
可选性命令
|
|
|
|
标签内存
|
||
|
存储内容
|
NFCID, Pad, TO
|
|
|
协议状态
|
|
|
|
状态转换
|
检测，分辨，选定，休眠
|
|
|
测试项目
|
规格
|
单位
|
|
频率
|
||
|
中心频率
|
13.56
|
MHz
|
|
频率精确度
|
±7
|
kHz
|
|
调制
|
||
|
指令调制
|
ASK
|
|
|
调制深度/指标
|
100
|
%
|
|
响应调制
|
子载波 OOK
|
|
|
RF封套
|
||
|
瞬变时间t1
|
38/fc~40.5/fc
|
us
|
|
瞬变时间t2
|
7/fc~36/fc
|
us
|
|
瞬变时间t3
|
3/fc~16/fc
|
us
|
|
瞬变时间t4
|
2/fc~6/fc
|
us
|
|
瞬变脉冲
|
<10
|
%
|
|
脉冲宽度
|
2.0-3.0
|
us
|
|
数据编码
|
||
|
指令编码
|
Modified Miller
|
|
|
响应代码
|
Manchester
|
|
|
数据速率
|
||
|
指令速率
|
106, 212, 424, 848
|
kbps
|
|
响应速率
|
106, 212, 424, 848
|
kbps
|
|
链路时序
|
||
|
Etu
|
9.44
|
us
|
|
周转时间T1
|
(nx128+84)/ fc, (nx128+20)/fc
|
us
|
|
框架结构
|
||
|
SOF
|
序列Z
|
|
|
EOF
|
Bit 0+序列 Y
|
|
|
命令集
|
||
|
强制性命令
|
REQA, WUPA, 防撞击,选定, HLTA, RATS, PPS,
I-Block, R-Block,S-Block_ wtx,S-Block_取消选定
|
|
|
选择性命令
|
|
|
|
标签内存
|
||
|
存储内容
|
UID_Size, Anticollision_Level, UID, BCC
|
|
|
协议状态
|
||
|
状态转换
|
闲置，就绪，活跃，停止，协议
|
|
|
测试项目
|
规格
|
单位
|
|
频率
|
||
|
中心频率
|
13.56
|
MHz
|
|
频率精确度
|
±7
|
kHz
|
|
调制
|
||
|
指令调制
|
ASK
|
|
|
调制深度/指标
|
15-25
|
%
|
|
响应调制
|
子载波BPSK
|
|
|
RF封套
|
||
|
瞬变时间tr/tf
|
<16/fc
|
us
|
|
瞬变脉冲
|
<10
|
%
|
|
脉冲宽度
|
2.0-3.0
|
us
|
|
数据编码
|
||
|
指令编码
|
NRZ-L
|
|
|
响应代码
|
NRZ-L
|
|
|
数据速率
|
||
|
指令速率
|
106, 212, 424, 848
|
kbps
|
|
响应速率
|
106, 212, 424, 848
|
kbps
|
|
链路时序
|
||
|
Etu
|
9.44
|
us
|
|
周转时间T1
|
Max (256/fs)*2FWI
|
us
|
|
框架结构
|
||
|
SOF
|
10~11etu low+2~3etu high
|
|
|
EOF
|
10~11etu low
|
|
|
命令集
|
||
|
强制性命令
|
REQB, WUPB, Slot-MARKER, ATTRIB, HLTB, I-Block,
R-Block, S-Block_wtx, S-Block_取消选定
|
|
|
选择性命令
|
|
|
|
标签内存
|
||
|
存储内容
|
PUPI, AFI, 协议类型, FWI, ADC, FO
|
|
|
协议状态
|
||
|
状态转换
|
闲置，就绪要求，就绪申明，协议，停止
|
|
|
测试项目
|
规格
|
单位
|
|
频率
|
||
|
中心频率
|
13.56
|
MHz
|
|
频率精确度
|
±7
|
kHz
|
|
调制
|
||
|
指令调制
|
ASK
|
|
|
调制深度/指标
|
10 或 100
|
%
|
|
响应调制
|
1/2 子载波ASK
|
|
|
RF封套
|
||
|
瞬变时间t1
|
6.0~9.44
|
us
|
|
瞬变时间t2
|
2.1~6.0
|
us
|
|
瞬变时间t3
|
<4.5
|
us
|
|
瞬变时间t4
|
<0.8
|
us
|
|
瞬变脉冲
|
<5.0
|
%
|
|
脉冲宽度
|
6.0-9.44
|
us
|
|
数据编码
|
||
|
指令编码
|
1 out of 4 / 1 out of 256 PPM
|
|
|
响应代码
|
Manchester
|
|
|
数据速率
|
||
|
指令速率
|
1.65 或 26.48
|
kbps
|
|
响应速率
|
6.62, 6.67 或26.48, 26.69
|
kbps
|
|
链路时序
|
||
|
Etu
|
9.44
|
us
|
|
周转时间T1
|
300
|
us
|
|
框架结构
|
||
|
SOF
|
SOF 1 out of 4 / 1 out of 256
|
|
|
EOF
|
EOF either mode
|
|
|
命令集
|
||
|
强制性命令
|
库存，静音
|
|
|
可选性命令
|
读取信号板，书写单程序段，锁定板块，读取多个板块，书写多个板块，选定，重设就绪，书写AFI，锁定AFI,书写DSFID,锁定DSFID，获取系统信息，获取多个安全状态的板块
|
|
|
标签内存
|
||
|
存储内容
|
DSFID, UID, Info Flags, AFI
|
|
|
协议状态
|
||
|
状态转换
|
就绪，静音，选定
|
|
