5.5 位分辨率
高达0.015% 的基本VDC 准确度(1 年)
200 mV - 1000 V 电压量程，高达1 μV 分辨率
200 μA - 10 A 电流量程，高达1 nA 分辨率
200 Ω - 100 MΩ 电阻量程，高达1 mΩ 分辨率
CAT I 1000 V，CAT II 600 V
电压、电阻和电流测量
二极管和通断测试
频率测量
2 × 4 欧姆4 线测量技术
专用DC 泄漏电流测量
6 个专用按钮，快速进入仪器设置
极限比较模式，指明测试通过/ 失败
前面2 × 4 个测量输入
后面板RS-232，快速连接PC
包括USB 到RS-232 接口适配器电缆
包括National Instrument 的LabVIEW SignalExpressTMTE 限定版，用来连通其他台式设备
随着嵌入式系统中的电路日益完善，您必须测量大量不同的参 数，验证设计。泰克DMM4020 5.5 位台式万用表在一台简便 易用的仪器中提供了大量的功能。
它可以以高达0.015%的基本VDC准确度，执行电压、电阻和电流等典型的万用表测量，确保为设计提供所需的仪器性能。您 还可以使用DMM4020 测量频率，执行通断测试和二极管测 试。您可以使用一台多功能仪器代替计数器、通断测试仪和 传流DMM，节约工作台空间和成本。
测量当前能耗效率高的设计中的待机电流，要求考察非常低的 电流，其通常只有几微安或几纳安。对这种测量，使用传统万 用表会导致结果不准确，因为传统万用表一般采用分流电阻技 术来测量电流。
DMM4020数字万用表改进了测量低电流的方法。通过使用电流到电压功 放技术，DMM4020 可以以1nA 的分辨率测量电流，给被测电 流带来的负荷影响达到最小，其结果反映了设备在实际环境中 的工作情况。
DMM4020 万用表采用专业设计，使用简便，提供了您预计泰 克提供的熟悉操作。
专用前面板按钮可以快速进入常用的功能和参数，缩短仪器设 置时间。您不必再搜索软件菜单，查找所需的功能。
通过前面板上的六个设置按钮，您可以保存最常见的测量使用 的设置。您只需设置仪器进行测量，然后按Shift键，再按设置 按钮，就可以保存仪器设置。然后每次在执行该测量时，您只 需按相应的设置键即可。
通过独有的双显示器，您可以从一组测试表笔，测量同一信号 的两个不同参数。
DMM4020 上的极限比较模式。
极限比较模式提供了通过/失败指标，迅速表明是否通过测试， 帮助消除错误，特别是接近极限的测试结果。
2×4欧姆功能已获专利的分离端子插座允许只使用两条引线、 而不是四条引线，执行4线测量。泰克提供了专用测试线附件， 可以建立连接。您可以获得杰出的分辨率和准确度，而且使用 一对引线非常方便。
可以使用后面板上的RS-232 端口，连接PC。DMM4020 标 配一条USB到RS-232接口适配器电缆，用来连接PC上的USB 端口。

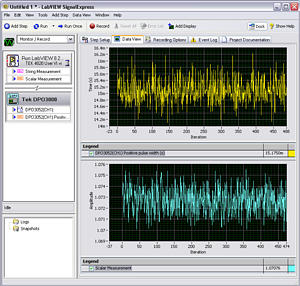

Signal Express 从泰克DMM4020 和DPO3052 中采集数据

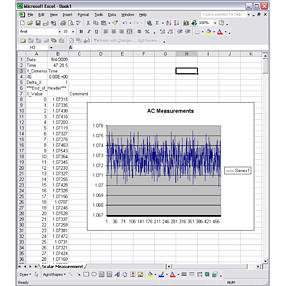

使用Signal Express，把DMM4020 数据导出到Excel 中
通过专用的泰克版N a t i o n a l I n s t r u m e n t L a b V I E W SignalExpressTM软件，您可以轻松捕获、保存和分析万用表的 测量结果。每台D M M 4 0 2 0 万用表都免费装有限定版 SignalExpress，可以完成基本仪器控制、数据记录和分析工 作。选配的专业版软件则提供了200 多种内置功能，可以进一 步实现信号处理、高级分析、扫描、极限测试和用户自定义步 进功能。
SignalExpress支持多种泰克仪器*1，可以连接整个测试台，然 后可以从一个直观的软件界面中，访问每台仪器标配的多功能 工具。您可以自动完成要求多台仪器完成的复杂测量，在更长 的时间内记录数据，对来自多台仪器的数据实现时间相关，简 便地捕获和分析测量结果，这一切都从PC 上完成。只有泰克 提供了由多台智能仪器组成的连通测试台，简化和加快了复杂 设计的调试工作。
除业内领先的服务和支持外，每台DMM4020万用表都标配三 年保修服务。
*1 NI LabVIEW Signal Express 支持下述泰克仪器：MSO/DPO4000/3000/2000 系列示波器, TDS3000C/2000B/1000B 系列示波器, AFG3000 系列任意波形/ 函数发生器, DMM4050/4040/4020 系列数字万用表。
电压
| 特点 | 说明 |
| 100V 设置 | 90 V - 110 V |
| 120V 设置 | 108 V - 132 V |
| 220V 设置 | 198 V - 242 V |
| 240V 设置 | 216 V - 264 V |
| 频率 | 47 Hz - 440 Hz |
| 功耗 | 15 VA 峰值(10 W 平均值) |
外观尺寸
| 外观尺寸 | mm | in. |
| 高 | 88 | 3.46 |
| 宽 | 217 | 8.56 |
| 厚 | 297 | 11.7 |
| 重量 | kg | lb. |
| 净重 | 2.1 | 4.6 |
显示器
| 真空荧光显示器，分段 |
环境
| 特点 | 说明 |
| 温度 | |
| 工作温度 | 0°C - 50 °C |
| 贮存温度 | -40°C - 70 °C |
| 预热 | 预热半小时可达到全部不确定度指标 |
| 相对湿度(无冷凝) | |
| 工作时 | 没有控制 (<10 °c) <90%><75%><45%> |
| 贮存时 | <95%> |
| 高度 | |
| 工作高度 | 2,000 meters |
| 贮存高度 | 12,000 meters |
| 振动 | 满足MIL-PRF-28800F Class 3 标准 |
| 安全 | 满足IEC 61010-1:2001, ANSI/ISA61010-1 (S82.02.01):2004, UL 61010-1:2004, CAN/CSA C22.2 No. 61010.1:2004, CAT I 1000V / CAT II 600 V |
| EMC | 设计满足IEC 61326-1:1997+A1:1998+A2:2000 |
触发
| 特点 | 说明 |
| 触发延迟 | 400 ms |
| 外部触发延迟 | <2 ms<> |
| 外部触发抖动 | <1 ms<> |
| 触发输入 | TTL 电平 |
| 触发输出 | 触发输出5 V 最大值 |
数学函数
| Min/max, 相对函数, 保持函数, 比较函数和dB 函数 |
电气特点
| 特点 | 说明 |
| 输入保护 | 1000 V 全部量程 |
| 过载 | 除通断和二极管测试外，所有功能最大量程的10% |
远程接口
| RS-232C (包括RS-232 到USB 适配器电缆) |
保修
| 三年 |
