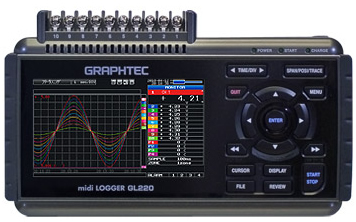

产品名称:: 日本图技 GL220数据记录仪

产品型号:: GL220

厂商名称:: GRAPHTEC(日本图技)

产品简述:: GL220数据记录仪采用小型、可放心测定的全频道绝缘输入方式。可进行电压/温度/湿度/脉冲/逻辑的多元输入。根据客户要求提供多种高速电压测定，可测定范围扩展至10ms取样.

订购热线:: 0755-28105722

产品概述主要特点选型指南资料下载

GL220数据记录仪采用小型、可放心测定的全频道绝缘输入方式。可进行电压/温度/湿度/脉冲/逻辑的多元输入。根据客户要求提供多种高速电压测定，可测定范围扩展至10ms取样（电压范围1ch输入时）。此外，内置存储器中搭载4GB大容量闪存，无需使用外部存储媒体即可实现长时间的数据収录。GL220数据记录仪提高了可对应多样化测量用途的功能性与操作性,从研究开发到生产线现场，可1人1台进行使用，且价格十分便宜。

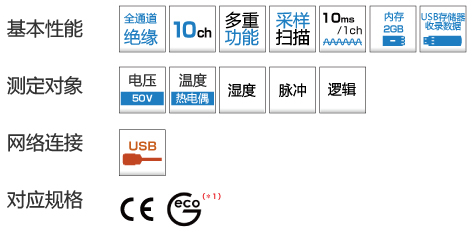

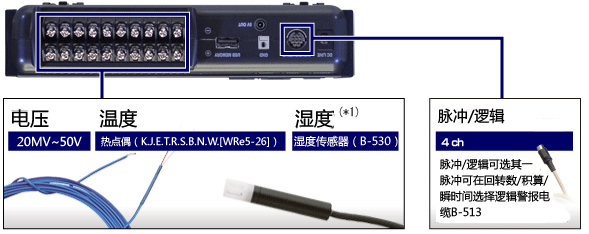

产品为小型规格，采用各种输入信号以保证各频道间互不影响的全频道绝缘输入方式，无需为布线而费心。此外，输入信号支持电压/温度/湿度/脉冲/逻辑等多项功能。1台机器便可测定温度、湿度及电压等不同对象。

(*1) 湿度传感器：标准配置1台机器，只需装配1个（使用选购产品中的湿度传感器，当电源BOX（B-542）时，最多可装配10个）　

提高电压测定时的取样速度。通过限定频道数，最高可进行10ms的数据収录。

取样速度		10ms	20ms	50ms	100ms	1s
可使用ch数		1	2	5	10	10
测定对象(*2)	电压	●	●	●	●	●
测定对象(*2)	温度	-	-	-	●	●

(*2) 湿度由电压0-1V缩放换算而得，取样速度与电压相同。

外部取样功能使用外部取样功能，可与来自外部机器的信号实行同步数据収录。
※需配备选购产品中的逻辑报警缆线（B-513）。

収录时间一览（仅使用模拟10ch时）

収录间隔（取样速度）（*3）	10ms（*4）	50ms（*4）	100ms	200ms	500ms	1s	10s
2GB内置闪存	约38日	约83日	约97日	约194日	约485日	约971日	约9714日
512MB USB存储器（*5）	约9日	约21日	约24日	约49日	约124日	约248日	约2481日

(*3) 上述数值为概算值。
(*4) 可设定的ch存在限制。10ms时：1ch（仅限电压）、50ms时：5ch（仅限电压）
(*5) USB存储器请使用选购产品B-554、或无指纹认证等功能的标准产品。

搭载环形存储器功能
内置存储器与USB存储器采用环形存储器功能，存储器中仅保存必要的最新数据。
（ON时，可収录存储器容量为空余容量的1/3以下。）
支持3WAY电源
支持AC、DC、蓄电池等3种电源。蓄电池组可供约6小时
驱动。使用AC电源驱动时一旦停电，可自动切换为蓄电池驱动。且当蓄电池容量变少时，可自动停止测定，执行文件关闭操作，从而保护重要数据。
(*6) 蓄电池组与DC驱动缆线均为选购产品。
此外，蓄电池组的驱动时间因设定条件与使用状况而有所差异。
