数字示波器

您的位置:首页 > 产品中心
产品名称:

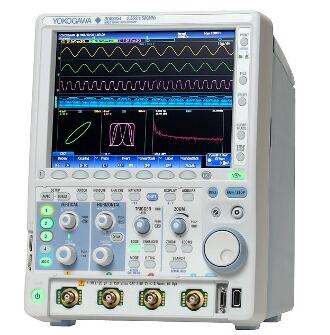

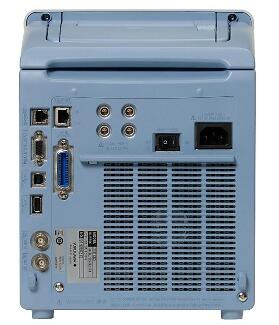

横河 DLM2000 MSO系列 数字信号示波器
产品型号:
DLM2022,DLM2024,DLM2032,DLM2034,
厂商名称:
YOKOGAWA(横河)
产品简述:
横河 DLM2000 MSO是台式数字信号示波器,可用于设计和调试电子器件。它采用人体工程学设计,使用方便,并且包含了很多功能。其带宽为200至500MHz,存储器为12.5到125MP,确保总有一款
订购热线:
0755-28105722
DLM4000 MSO  DLM4000  混合信号示波器

    横河 DLM2000 MSO是台式数字信号示波器,可用于设计和调试电子器件。它采用人体工程学设计,使用方便,并且包含了很多功能。其带宽为200至500MHz,存储器为12.5到125MP,确保总有一款DLM2000能满足您的应用和预算。使用DLM2000行业领先的DLMmicrositeimagewebspace“灵活MSO输入”,您可以选择通道4作为模拟输入,或用它采集8位逻辑信号。现代电子器件包含模拟和数字电路,而使用DLM2000灵活的MSO输入,您可对两者进行测量,包括混合信号触发以及并行或串行总线的解码。

特点:


灵活的输入和性能;

灵活的MSO输入;

通过使用逻辑通道最多可测量11个通道信号;

先进的波形记录仪采集引擎;

大容量(125M点)内存支持长时间测量;

历史存储功能 - 通过波形回放功能,不会丢失异常波形;

捕捉模拟/数字组合波形的触发功能.

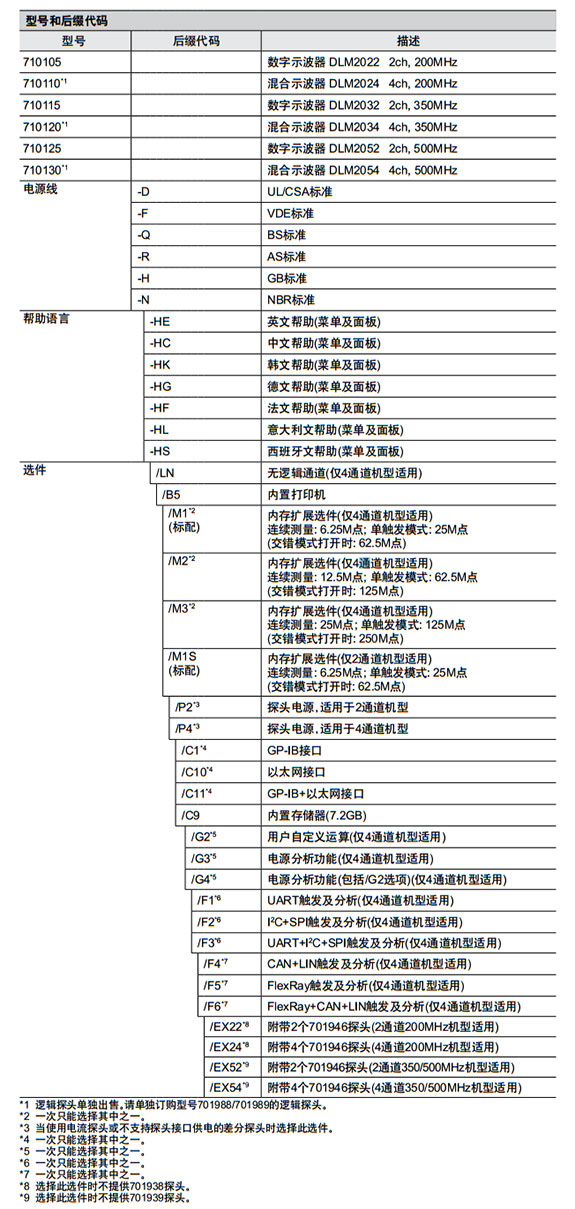

型号:

型号 描述
710105 数字示波器DLM2022:2ch,200MHz
710110*1 混合示波器DLM2024 4ch,200MHz
710115 数字示波器DLM2032 2ch,350MHz
710120*1 混合示波器DLM2034 4ch,350MHz
710125 数字示波器DLM2052 2ch,500MHz
710130*1 混合示波器DLM2054 4ch,500MHz
应用:
名称 描述
空调压缩机启动特性测试

空调IPM控制模块和压缩机良好的配合,才不会发生启动故障。而在研发过程中,简单的测试结果波形显示及参数,已经无法满足客户对示波器的要求,客户需要对整个启动过程详细把握,YOKOGAWA DLM2000就具备了客户的所有需求。

IGBT开关损耗检测

客户是做空调变频器中IGBT研发的部门,需要测试半个电源周期(50Hz市电)内的开关管损耗值,推荐使用横河的带G3或者G4选件的DLM2000混合信号示波器进行测试。

SPI串行总线解析应用

客户是某企业做高压变频器研究的,在高压变频器中有一个采用SPI总线协议的编码器信号,在试验过程中发现编码器输出有时候会出错,现在要验证编码器的输出波形是否真的出错还是变频器的软件导致出错,向客户推荐使用横河混合信号示波器DLM2000进行测试。

DLM2000测试摩托车化油器装置

客户需要用示波器测试化油器瞬间电压峰值,来验证是否符合理论元器件耐受值。向客户推荐横河的混合信号示波器DLM2000进行测试。

DLM2000用于中央空调控制器IPM测试 客户需要进行中央空调控制器IPM测试,推荐客户使用横河的混合信号示波器DLM2000进行测试。
地铁FTG-S信号检测 某城市地铁引进某厂商的信号控制系统,其信号回路FTG-S检测维护是日常工作中最重要的一项。
复印机测试 复印机工作过程分为:待机-电晕-扫描-定影-加热-冷却-待机-休眠
电源组件测试 客户主营电子产品的技术开发、技术转让、技术服务及技术咨询;电源、充电器、电池保护板、控制器、电池包的研发、制造及销售。
空调控制器启动特性测试 空调控制器工作时启动特性非常重要,启动电压及启动压是否合理,直接关系到压缩机的工作状态。
制冷机控制器调试 客户生产和研发军标制冷机控制器,是一个DC-AC的控制器,其中的控制部分是由PWM波来实现的,客户需要测试PWM波是否按照设计要求来工作。
高能效变频器、整流器、电压转换器和相位转换器的开关模式电源(SMPS)分析

无论您的设计是包含变频器、整流器、DC到DC转换器还是相位转换器、开关模式电源(SMPS)分析和设计效率都非常重要。此应用手册涉及的技术包括观察SMPS电路内部波形、监测工作状态、测量效率和确认所用设备的安全或损耗。

电动工具快速应变测试 测试内容:客户是电动工具制造商需要在电锤工作状态中,实时测试其应变,将应变信号输入处理软件,算出最大累积应力。
汽车雨刷电机堵转电流测试 某汽车电子做雨刷电机堵转实验,需要记录堵转电流变化的全过程。
总线数据监测与分析 测试对象:客户是某汽车集团研究总院整车控制部门。
制冷机控制器调试 客户生产和研发军标制冷机控制器
压缩机启动特性测试 压缩机启动特性是否正常,关系到压缩机及空调系统的安全。
压缩机动态特性测试 测试对象:压缩机动态特性测试
DLM2000瞬态功率测量功能在复印机应用 DLM2000 Firmware 2.37分析功能增加了功率分析功能。
汽车电机控制器自动测试平台 客户:某汽车公司技术中心新能源汽车研究所
脉冲计数抗干扰解决方案 测试要求:某电子企业R&D部门使用示波器的脉冲计数功能时,信号波形有干扰,且干扰小于实际的脉冲波形幅值,要求干扰信号不计入脉冲计数中。
SPI总线测试 测试对象:天线内部采用SPI总线进行通信,与通用家电以及数码产品相比,天线在与卫星通信时,需要事先搜索并定位卫星,该过程需要数十秒或几分钟。
地铁车辆的维护与检测 目标客户:地铁车辆研发、制造厂商
太阳能光伏逆变器测试 目标客户:太阳能企业、大学光伏中心、电子企业。
电梯冲击(坠落)试验 目标客户:电梯检测中心、电梯研发生产企业。
自动测量时序 测试对象:客户引进新机种,产线上之前使用TDS5000手动测试的时序项目,现在需要通过程序控制实现自动测试。
激光测距 测试内容一:在激光测距领域,会有点空比极低的窄脉冲信号发出,需要测量到具体的脉冲和脉冲之间的时间间隔。
多功能车厢总线MVB实测 测试对象:地铁整车通讯系统中的MVB
汽车安全气囊动作试验 DL850E、DLM2000可检测汽车安全气囊内置加速度传感器的信号,确定输入时机和引爆时机,防止气囊错误动作。
开关电源启动过程的测试 测试内容:测试开关电源整个启动停止的过程,并详细分析每个开关动作的细节。
DLM2000的串行总线分析 混合信号示波器DLM2000系列

串行总线分析应用说明
开关电源的分析和评估 日本横河的开关电源的功率分析和评估,这些功率分析仪产品的电源控制板包含微电脑,能够测定负载状态以实现最佳控制。
HDMI接口中的I2C信号分析 HDMI(高清晰多媒体接口)标准是从DVI(数字视频接口)标准发展而来的。HDMI标准解决了下一代视频通信接口的要求,被DVD播放器或STB等非PC应用所采用。
小家电总线测试 测试项目:在小家电行业,经常会使用示波器进行总线测试。在一个控制模块区域中,往往会同时使用I2C和SPI两种总线。
洗衣机驱动电机测试 客户为某电器马达工厂,主要生产洗衣机用马达。
洗衣机电路板控制测试 某电器制造商,主要生产蒸汽洗涤烘干一体机、空气洗斜式滚筒洗衣机、宽变频卧式滚筒洗衣机、变频波轮洗衣机等生活电器产品。
变频压缩机测试 通过变频器输出的波形可以看到,其信号中含有谐波成分。DLM2000能够轻松分离出基波,为客户控制提供很好的参考。
SPWM控制信号测试 某制冷研究院专业研发直流变频空调。
使用数字示波器测量实时校正参数 测量精确的上升时间已经变得越来越简单,然而,不仅示波器贡献的误差很容易被忽略,探头也是如此。而且,虽然示波器的有限阶跃响应(上升时间)产生的误差通常计算在内,探头产生的误差也经常被忽略。
利用示波器解决电源测试中的常见问题(1) 如何进一步提高电源产品的性能,同时降低自身的能耗成为电源研发与生产企业面临的巨大挑战。示波器作为电源测试中的重要工具,在电源的研发与生产过程中发挥了非常重要的作用,本案例将以横河DLM2000混合示波器为例,阐述电源测试中常见问题的解决方案。
