泰克5系列 MSO54、MSO56、MSO58
产品型号:
MSO54、MSO56、MSO58
厂商名称:
Tektronix(泰克科技)
产品简述:
5 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。凭 借 FlexChannel 技术,仪器上每个输入都可以作为一条模拟通 道或 8 条数字通道使用。您只需把 TLP058 逻辑探头连接到 任何输入上,MSO54 5-B
订购热线:
0755-28105722
泰克 5系列 MSO示波器   5系列 混合信号示波器

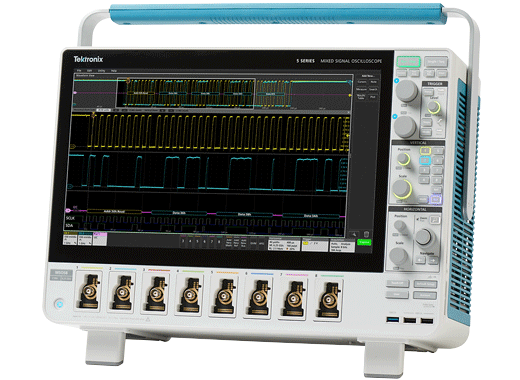

           泰克5系列MSO54MSO56MSO58,你对一台示波器所需所想的一切它几乎都有!

MSO54 5-BW-1000
MSO54 5-BW-2000
MSO54 5-BW-350
MSO54 5-BW-500

MSO56 5-BW-1000
MSO56 5-BW-2000
MSO56 5-BW-350
MSO56 5-BW-500

MSO58 5-BW-1000
MSO58 5-BW-2000
MSO58 5-BW-350
MSO58 5-BW-500

        泰克最新5系列 MSO54、MSO56、MSO58重新界定了混合信号示波器 (MSO) 的标准。凭 借 FlexChannel 技术,仪器上每个输入都可以作为一条模拟通 道或 8 条数字通道使用。您只需把 TLP058 逻辑探头连接到 任何输入上,就可以完成转换。异常灵活,配置起来异常方 便。
       在 8 通道 FlexChannel 示波器上,您可以配置成查看 8 个模拟 信号和 0 个数字信号。也可以配置成查看 7 个模拟信号和 8 个数字信号。还可以配置成查看 6 个模拟信号和 16 个数字 信号,查看 5 个模拟信号和 24 个数字信号等等。
       您只需增 加或拆下 TLP058 逻辑探头,就可以随时改变配置,从而一直 获得适当数量的数字通道。凭借全新的手势-滑动-缩放触摸屏用户界面、业界最大的高 清显示器、能够测量 1 个模拟信号或 8 个数字信号的 4 条、 6 条或 8 条 FlexChannel™ 输入,5 系列混合信号示波器 (MSO) 可以迎接当前及未来最棘手的挑战。它提供全新的性 能、分析和友好的用户体验标准。

 以下是其型号及其相关参数:


型号 模拟带宽 采样率 记录长度 模拟通道 数字通道 函数发生器输出
MSO54 350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 4 可达 32 条(可选) 1 条(可选)
MSO56 350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 6 可达 48 条(可选) 1 条(可选)
MSO58 350 MHz 至 2 GHz 6.25 GS/s 62.5 M 点至 125 M 点 8 可达 64 条(可选) 1 条(可选)

技术指标:


输入通道
4、6 或 8 个 FlexChannel 输入 每个 FlexChannel 通过逻辑探头提供 1 个模拟信号输入或 8 个数字逻辑输入

带宽1

350 MHz、500 MHz、1 GHz、2 GHz

采样率

在所有模拟/数字通道上为 6.25 GS/s

记录长度

标配模拟(数字)全通道为 62.5 M 点记录长度;可选配模拟(数字)全通道125 M 点纪录长度。1

垂直分辨率

标准为 12 位,高分辨率模式下可达 16 位

触发类型

边沿、脉冲宽度、欠幅、超时、窗口、逻辑、建立时间和保持时间、上升/下降时间、I2C1、SPI1、USB1、Ethernet1、CAN1、LIN1、FlexRay1、RS-232/422/485/UART1、I2S/LJ/RJ/ TDM1、并行、序列

标准分析

光标:波形、垂直条、水平条、垂直和水平条,分离测量:36 个标准以及测量结果的趋势、直方图和频谱绘图。数学:基本波形代数、FFT 和 Adv。公式编辑器搜索:在任何触发标准抖动中搜索:TIE 和相位噪声


信号发生器1

任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

4 位

触发频率计数器2

8 位

显示

15.6 英寸 (385 mm) TFT 彩色 HD (1,920 x 1,080) 分辨率电容式(多点触摸)触摸屏

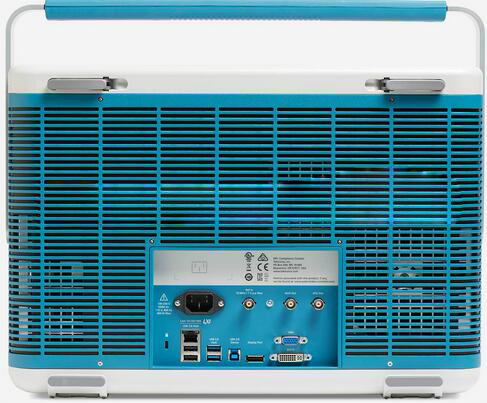

连接能力

USB Host (x7)、USB 3.0 设备、LAN(10/100/1000 Base-T 以太网;符合 LXI 标准)、显示器端口、DVI-D、视频输出

可选串行总线解码和分析1

I2C、SPI
RS-232/422/485/UART
USB 2.0
以太网
I2S、LJ、RJ、TDM

可选分析1

高级抖动和眼图分析
