Pico 比克 2000B系列紧凑型示波器含9个型号,可提供2和4通道型号的多种选择,加上具有2模拟+16数字通道的混合信号示波器型号。所有型号都包含频谱分析仪、函数发生器、任意波形发生器和串行总线分析仪,混合信号示波器还拥有逻辑分析仪。
2000B系列示波器型号及有关参数:
型号 | 2206B | 2207B | 2208B | 2406B | 2407B | 2408B | 2206B MSO | 2207B MSO | 2208B MSO |
通道 | 2 | 4 | 2模拟+16数字 | ||||||
带宽 | 50 MHz | 70 MHz | 100 MHz | 50 MHz | 70 MHz | 100MHz | 50 MHz | 70 MHz | 100MHz |
最大采样率 | 500 MS/s | 1G MS/s | |||||||
缓存 | 32 MS | 64 MS | 128 MS | 32 MS | 64 MS | 128 MS | 32 MS | 64 MS | 128 MS |
输入范围 | ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V | ||||||||
分辨率:8 位 (12 位增强)。电源:USB。保修5年 | |||||||||
AWG带宽 | 任意波形发生器带宽1MHz |

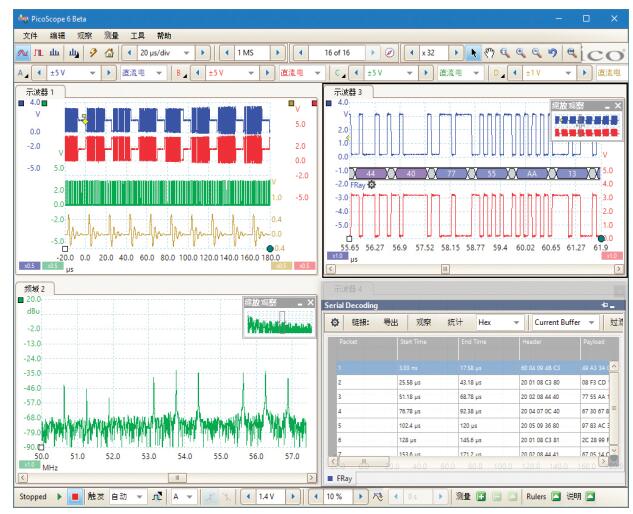

高级示波器显示屏
软件充分利用显示屏的大小和分辨率以及您的 PC的处理能力在本例中可同时显示四个模拟信号,;两个信号(正在串行解码)的缩放视图,以及第三个信号的频谱视图。与传统的台式示波器不同,该示波器的显示屏大小仅受您的计算机显示器大小的限制。该软件也可在触屏设备上使用,简单方便 – 您可以双指缩放和拖拽滚动。

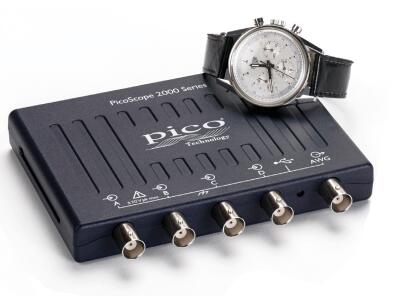

强大、小巧而便携
所有PicoScope2200B系列示波器都内置有函数发生器,可产生正弦波、方波、三角波、DC电平和很多标准波形。

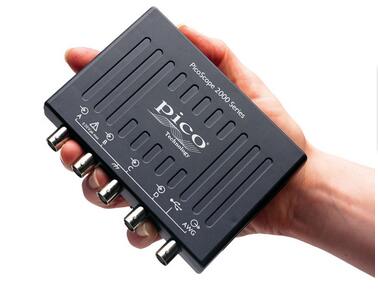

这些手持式、低成本示波器提供PicoScope软件的强大性能和可靠性,就在这么小型的壳体内。它们和所有探头配件一起可轻松装入你的电脑包,因此应用范围超广包括设计开发、测试、教学、服务、监测、故障诊断和维修:特别适用于工程师随身携带。
采样迅速
PicoScope 2000 系列示波器在模拟通道上提供高达 1 GS/s的快速实时采样速率:这代表其时间分辨率为 1 ns。对于重复模拟信号,等效时间采样 (ETS) 模式可将采样速率提升至 10 GS/s,甚至可以将间隔更加细化到 100 ps。所有示波器均通过完整存储深度支持预触发和后触发捕捉。
串行解码功能
PicoScope2000B系列示波器包括串行解码功能,支持多达15种串行协议,包括1-Wire、CAN、I2C、I2S、LIN、SENT、SP和UART/RS-232。
其它先进特性例如分辨率增强、波罩容限测试、先进触发、自动测量、数学通道(包括能够绘制频率和占空比对时间的图形)、XY模式和分段保存也都包括在内。
混合信号性能
PicoScope2000B系列混合信号示波器都有2模拟和16数字输入,让你同时观察你的数字和模拟信号。数字输入可独立显示或者任意编组显示。
