I-V曲线测试仪

您的位置:首页 > 产品中心
产品名称:
ITECH 艾德克斯 仿真光伏/太阳能I-V曲线测试仪
产品型号:
IT6512C+SAS1000,IT6513C+SAS1000,I
厂商名称:
ITECH(艾德克斯)
产品简述:
订购热线:
0755-28105722

ITECH 艾德克斯 光伏/太阳能仿真电源
       艾德克斯最新推出的高速高性能光伏/太阳能仿真电源,采用IT6500C高速高性能大功率直流电源搭载SAS1000太阳能电池矩阵仿真软件,可以精确地仿真太阳电池矩阵的I-V曲线,电压最高可达1000V,功率可扩展至100KW。具有测量精准、稳定性高、响应速度快等特性,内建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS模型,可以编辑任何屏蔽的I-V曲线实现动态云遮效果,也可以编辑多达4096个点的矩阵,或者存储100条不同光照、温度下的I-V曲线于内存,以此来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。能够实现24小时真实环境参数下的太阳能电池板输出模拟,可以作为太阳能模拟器为微电网、分布式光伏等电源系统的系统仿真及核心设备检测提供支持。

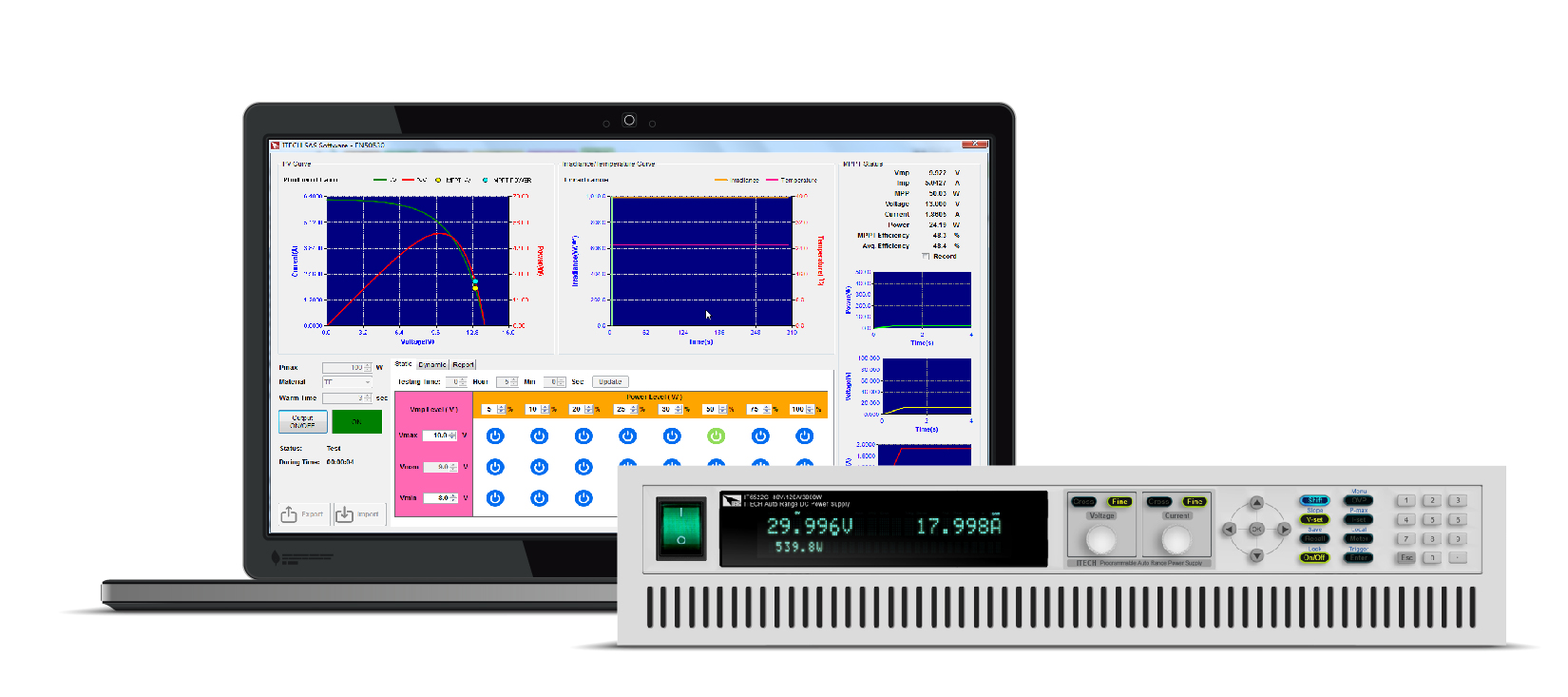

高速高性能光伏/太阳能仿真电源

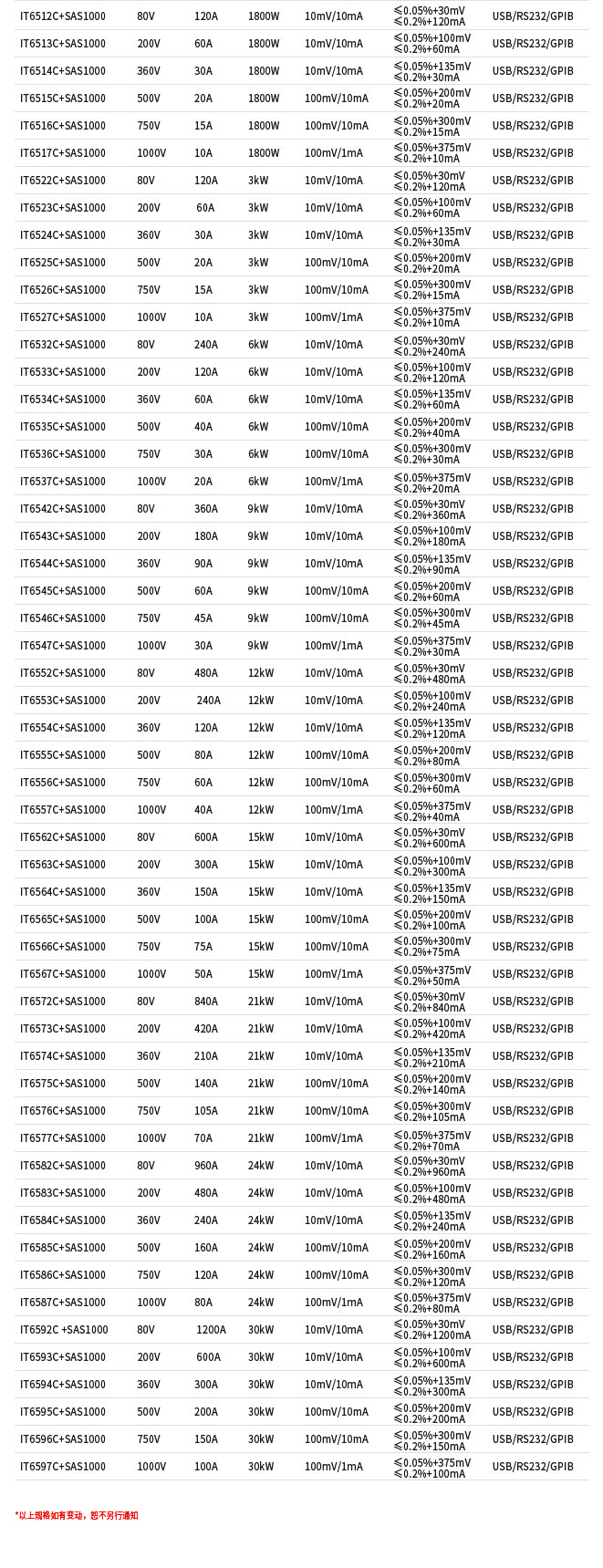

ITECH高速高性能光伏/太阳能仿真电源,采用IT6500C高速高性能大功率直流电源搭载SAS1000太阳能电池矩阵仿真软件实现,全系列共有54个机型,输出可达1000V、1200A,拥有超宽的电压、电流使用范围,一台机器即可涵盖广阔的应用需求,便于用户轻易的选择所需要的机型。支持各种模式下边沿时间独立设定,具有双向限电流无缝切换功能,同时支持OVP、OCP、OPP、OTP,Vsense反接等多种保护功能。

光伏/太阳能仿真电源

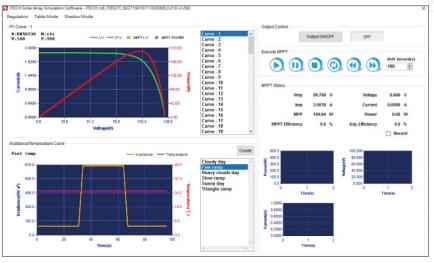

图形化的软件操作界面

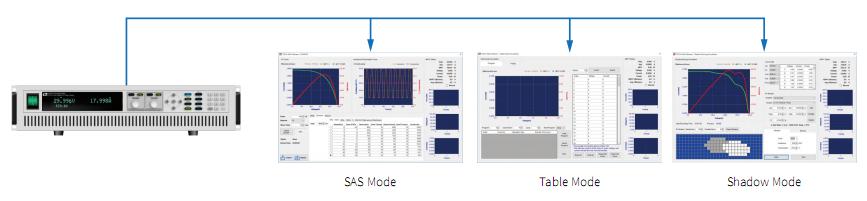

ITECH高速高性能光伏/太阳能仿真电源拥有图形化的操作界面,用户可非常容易地使用软件去实时输出、量测、显示光伏逆变器的最大功率追踪状况及数值记录。内置EN50530、Sandia等5种法规测试程序,方便用户测试光伏逆变器的静态和动态 MPPT效能,并生成报表,以便与竞争对手的结果进行比较。还提供了shadow和Table模式,用户可以输入128~4096点的矩阵去编辑任何屏蔽的I-V曲线实现动态云遮效果,也可以存储100条不同光照、温度下的I-V曲线来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。

艾德克斯 光伏/太阳能仿真电源

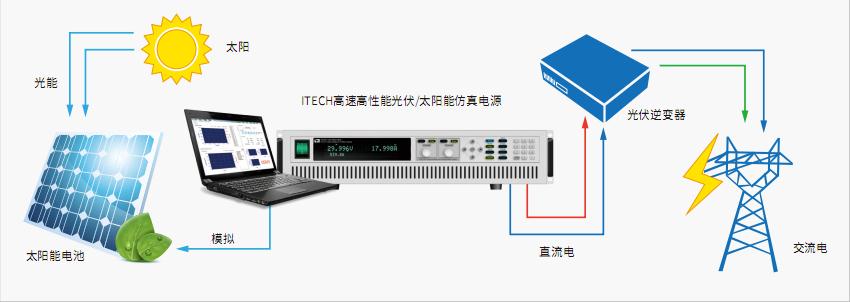

模拟多种太阳电池的输出特性(FILL FACTOR)



由于太阳能电池利用率不仅与其内部特性有关,还受到天气、季节、温度、照度、云遮、下雨和下雪等因素的影响,在不同的时段会具有不同的I-V特性。因此光伏逆变器必须具备应对策略,实时调整太阳能电池的工作点,使之始终工作在最大功率点附近,这一过程就称之为最大功率点跟踪MPPT。ITECH高速高性能光伏/太阳能仿真电源可以在实验室的测试环境下,去直接模拟各种真实条件下的太阳能电池阵列,从而测试光伏逆变器的静态 & 动态最大功率点追踪效能。



艾德克斯 光伏仿真电源

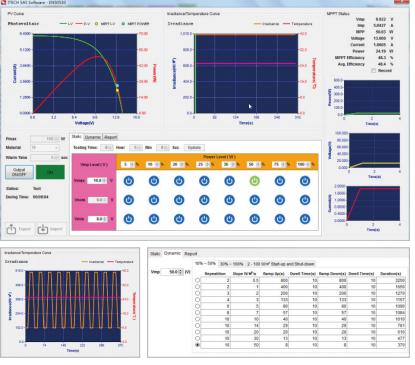

Static & Dynamic最大功率点追踪效能测试



MPPT追踪效能是光伏逆变器非常重要的规格,光伏逆变器需要内建MPPT机制,实时地追踪太阳电池最大输出功率。因此业内部分组织也定义了一些“标准”的测试形态,以便对不同的逆变器按照相同标准来做比对,对于MPPT效能进行测试和提升。ITECH高速高性能光伏/太阳能仿真电源内置法规EN50530、SANDIA、NB/T32004、NB/T32004、CGC/GF004的MPPT 测试程序,用户可以直接选取适宜的法规,设置对应的Vmp、Pmp、材料等参数、测试运行时间以及运行最大功率的百分比,屏幕上会显示I-V 曲线和实时追踪过程,验证光伏逆变器的最大功率点追踪机制(MPPT)效能,并记录测试追踪过程的数据,生成报表。



太阳能仿真电源

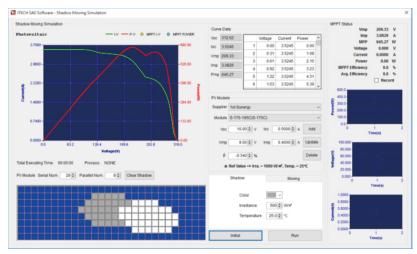

屏蔽I-V曲线模拟(Shadow Mode)



ITECH高速高性能光伏/太阳能仿真电源可以让用户完成不同云遮挡下的太阳能电池矩阵输出模拟,测试并实时追踪光伏逆变器在连接组串情境下最大功率和效能测试。根据不同的 Supplier提供多种 Module 供用户选择,用户也可以自行建立PV module。可以自定义云遮的照度及温度参数,设定电池板串、并联数量及动态屏蔽变化移动方向、初始化时间、总运行时间及改变移动云的时间。
艾德克斯仿真电源
