固纬 GPM-8213 功率计
产品型号:
厂商名称:
gwInstek(固纬)
产品简述:
订购热线:
0755-28105722

GPM-8213 功率计

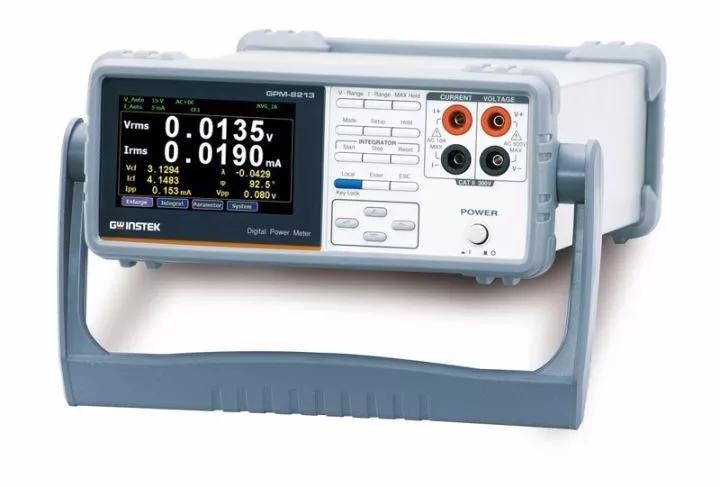

固纬电子 GPM-8213,专为单相(1P/2W)交流电源功率测量设计的数字功率计。该产品采用4” TFT LCD显示屏、5位数测量显示、提供19种功率测量上相关参数、积分测量功能,并具有高精准的电压/电流/功率测量能力、前/后面板输入端子、丰富的通讯接口…等,来协助用户达成清晰、便捷、准确的功率测量。

GPM-8213提供多达19种功率测量上的相关参数,包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因子(PF)、相位角(DEG)外,还可以量测总谐波失真率(THDV/ THDI),以及高精准的电压/电流/功率测量能力(±0.1%读值±0.1%檔位);并且妥善的利用了TFT LCD显示屏的优势,除可使用简单模式呈现与传统功率计相同的四个测量参数外,甚至还具有最多可显示8种测量参数(2个主要测量+6个监控测量)的模式,不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和质量验证上多样性的测量应用需求。

针于待测产品需符合IEC 62301/EN 50564待机功率消耗测量时的设备需求,GPM-8213也提供绝佳的测量支持,包括测试带宽可达DC~6kHz、可支持最小电流档位至5mA(分辨率可达0.1uA)、可满足1uW的功率测量分辨率、波峰因素可达3 (半量程可达6),同时可测量总谐波失真率(至少13阶的电源谐波)。对于一般功率测量时的大电压/大电流测量应用,也提供PT / CT rate功能可搭配外部比压器(Potential Transformer)或比流器(Current Transformer)以符合测量需求。

另外,在资料撷取和储存方面,除了可以透过标准配备的RS-232C/ USB接口(虚拟COM)/ LAN来编写程序读取外,同时还提供可选购的GPIB接口(需于出厂前加装),以符合多数使用自动测量系统者的习惯。


GPM-8213 功率计主要特点:
•4” TFT LCD显示屏
•两种数值显示模式
标准画面 : 显示2个主测项+6个小测项
简易画面 : 显示4个主测项的测试值
•符合IEC 62301功率测量时之需求
电压/电流测试带宽可达DC~6kHz
瓦特分辨率最高可达1uW
最小电流文件位5mA, 分辨率可达0.1uA
电流/电压可测至CF为3的畸形波, 半量程CF可达6
W-h功率时间/A-h电流时间 积分功能
具总谐波失真测量
•具前面板测试端子
•标准接口: RS-232C, USB device, LAN
•选购界面: GPIB (须于出厂前安装)
•选购配件: GPM-001


GPM-8213 功率计规格参数

规格

一般

注意

*   本规格适用于GPM-8213至少热机30分钟

*   下列为GPM-8213符合规格之基本操作规范:

·     1年校正期

·     所有规格均为慢速模式下操作

·     准确度: ± (读值% + 檔位%)

·     电源线之接地端子须确实连接到大地

·     输入电压/电流须为正弦波

·     功率因素为1

·     波形因素为3

·     Common mode电压为0

规格状态

温度: 23?C±5?C

湿度:<80%rh(无冷凝)<>

操作状态

温度 0&deg;C ~ 40&deg;C,

&middot;     30 ~ 40&deg;C, 相对湿度 < 70%RH(无冷凝)

&middot;     >40&deg;C, 相对湿度 < 50%RH(无冷凝)

储存状态

温度&minus;40&deg;C ~ 70&deg;C

湿度 < 90%RH(无冷凝)

使用电源 AC 100-240V, 50&ndash;60Hz ; 消耗功率25VA(最大)
尺寸及重量 270(宽) x 110(高) x 350(深) mm, 约2.9公斤



输入

项目

规格

输入电压

600 Vrms

输入电流

20 Arms

输入阻抗(50/60 Hz)

电压

2.4M&Omega;

电流

5mA - 200mA

500m&Omega;

0.5A - 20A

5m&Omega;

最大显示电压

700 Vrms

最大显示电流

25 Arms

最大允许绝缘电压

300 V

低频滤波器

截止频率

500 Hz


 显示

同步频率

45Hz ~ 6kHz

平均次数

1, 2, 4, 8, 16, 32, 64

显示项目(标准模式)

8个项目(同时)

显示项目(简易模式)

4个项目(同时)

显示位数

5

电压转换器 (PT ratio)

1 ~ 9999.999

电流转换器 (CT ratio)

1 ~ 9999.999

量测项目

电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真

量测显示符号

Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI


 电压量测

量测档位

CF=3 :

15V, 30V, 60V, 150V, 300V, 600V

CF=6 :

7.5V, 15V, 30V, 75V, 150V, 300V

波形因素

3, 6

准确度

有效范围

檔位的1 % ~ 105 %

DC

&plusmn;(0.2 % 读值 + 0.2 % 檔位)

45 Hz &le;f &le; 66 Hz

&plusmn;(0.1 % 读值 + 0.1 % 檔位)

66 Hz < f &le; 1kHz

&plusmn;(0.1 % 读值 + 0.2 % 檔位)

1 kHz < f &le; 6kHz

&plusmn; 3 % 檔位

滤波器开启

增加误差 0.3 %读值@ 45Hz to 66Hz

温度影响

5-18?C / 28-40?C

增加 &plusmn;0.03%读值 /?C

残留噪声

0.5 % 檔位


电流量测

量测档位

CF=3 :

5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A

CF=6 :

2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A

波形因素

3, 6

准确度

有效范围

檔位的1 % ~ 105 %

DC

&plusmn;(0.2 % 读值 + 0.2 % 檔位)

45 Hz &le;f &le; 66 Hz

&plusmn;(0.1 % 读值 + 0.1 % 檔位)

66 Hz < f &le; 1kHz

&plusmn;(0.1 % 读值 + 0.2 % 檔位)

1 kHz < f &le; 6kHz

&plusmn; 3 % 檔位

滤波器开启

增加误差0.3 % 读值@ 45Hz to 66Hz

温度影响

5-18?C / 28-40?C

增加 &plusmn;0.03% 读值 /?C

残留噪声

0.5 % 檔位


功率量测

准确度

有效范围

檔位的1 % ~ 110 %

DC

&plusmn;(0.2 % 读值 + 0.2 % 檔位)

45 Hz &le;f &le; 66 Hz

&plusmn;(0.1 % 读值 + 0.1 % 檔位)

66 Hz < f &le; 1kHz

&plusmn;(0.1 % 读值 + 0.3 % 檔位)

1 kHz < f &le; 6kHz

&plusmn; 3 % 檔位

滤波器开起

增加误差 0.3 % 读值@ 45Hz to 66Hz

温度影响

5-18?C / 28-40?C

增加 &plusmn;0.03% 读值 /?C

频率测量

量测范围

滤波器开启

30.000Hz to 499.99Hz

滤波器关闭

30.000Hz to 9.9999kHz

量测项目

电压、电流

有效输入范围

输入电压文件位的10% ~ 105%

准确度

&plusmn;(0.06 % 读值)


积分测量

积分器

准确度

&plusmn;(电压或电流准确度 + 0.1 % 读值)

定时器

范围

0 时 0 分 ~ 9999 时 59 分

准确度

&plusmn;0.01% &plusmn;1秒


订购信息
GPM-8213 with GPIB 数字功率计(含RS-232C / USB device / LAN 以及选购接口GPIB)
GPM-8213 数字功率计(含RS-232C / USB device / LAN)
