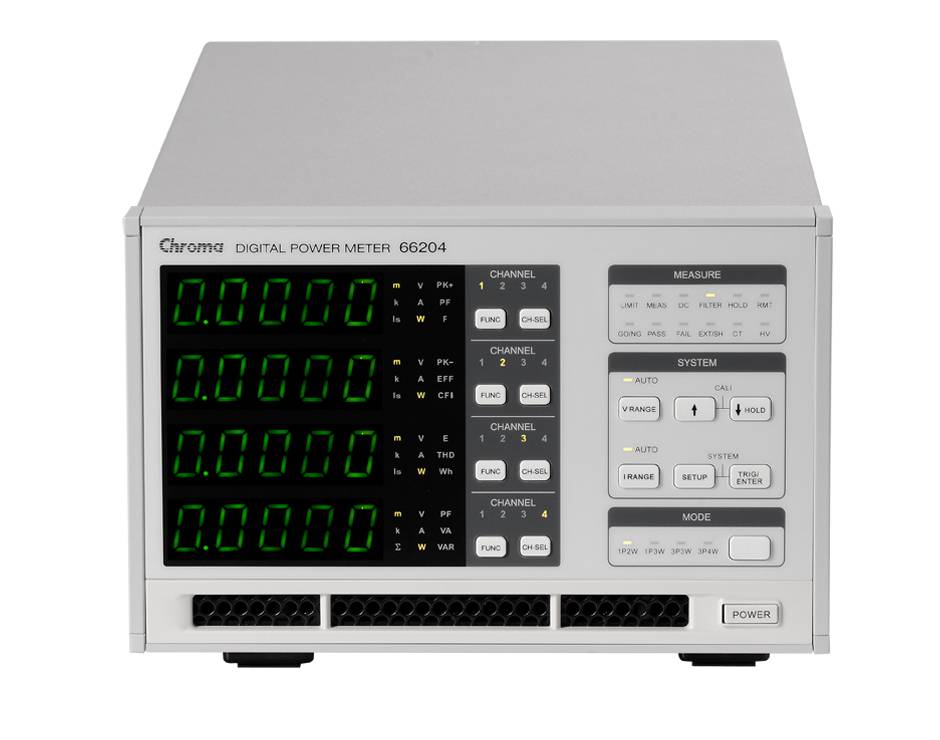

Chroma 66203/66204数位式功率计是专为多相交流电源功率量测所设计的数位式功率表，适合于大部份的电机及电器产品量测应用(66203提供3模组、66204提供4模组)。此系列功率计提供多种输入电压配置接线模式(1P2W/1P3W/3P3W/3P4W)，使用者可依需求选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测。 66203/66204的多组电压及电流档位可提供更广泛和准确的量测应用。

       66203/66204数位式功率计符合ENERGY STAR/IEC 62301/ErP标准对于功率量测需求。此系列功率计内部提供两组 量测电流感测器，可支援最小电流档位5mA可满足无负载模式小于30mW低功率量测要求，同时也适用于大电流量测应用。对于大于20A电流量测部份，可搭配外部分流器或CT以符合量测需求。针对66203/66204可提供的量 测参数部份，除了电压、电流、频率、有效功率、视在功率、无效功率、功率因数、电流波峰因素外，还可以测量涌浪电流，总谐波失真率及能量。因此66203/66204可满足研发部门或品管部门的量测需求。66203/66204数位式功率计的体积为3U的高度及一半标准机柜宽度，非常适用于系统整合。


应用及功能介绍

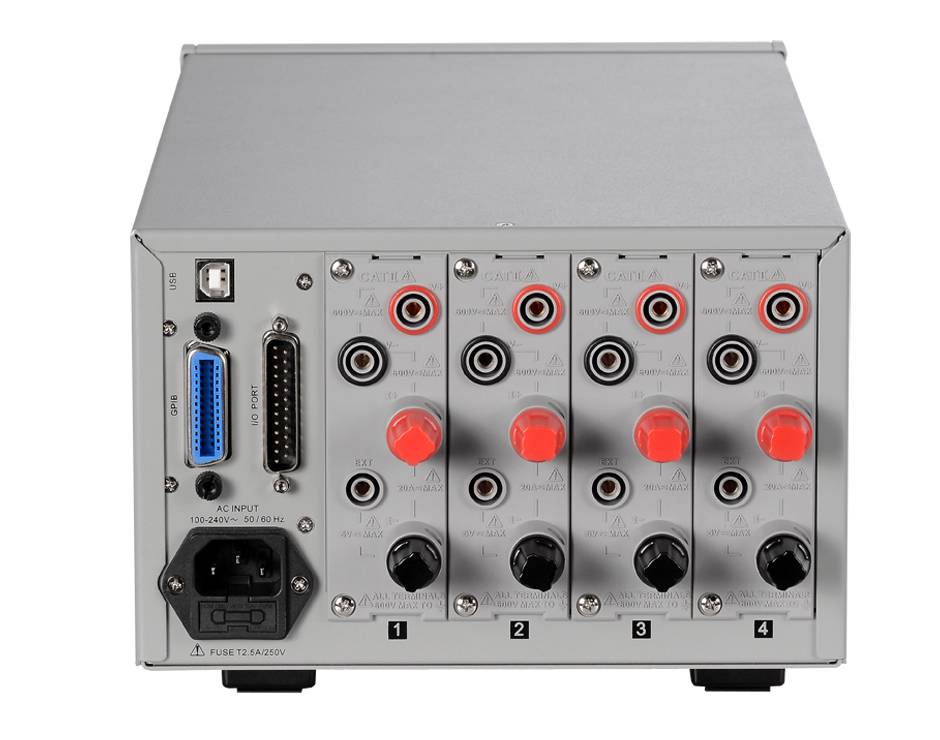

       66203/66204功率计的多量测模组功能可支援以下多种接线方式的功率量测，使用者自由选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测。

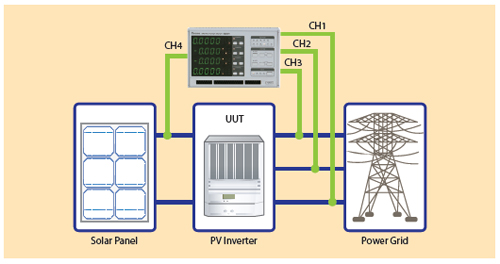

    66203/66204功率计的量测通道可分别进行独立量测，因此适合应用于待测物的多点量测。例如:可以使用66204的4通道分别量测太阳能逆变器的输入及三相输出交流参数值部份。另外，66203/66203也支援功率效能计算功能。使用者可以应用此功能计算出待测物的整体效能，针对太阳能逆变器输入端1000Vdc高压量测部份可搭配HV功能及选配工具使用。

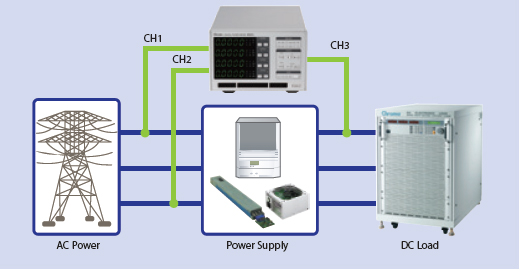

同时，也可使用3P3W 三相三线式所支援的两瓦特计量测方式对于三相交流电源待测物进行功率量测，例如:电源供应器功率量测应用。以及使用内建功率效能计算功能计算出电源供应器的整体效能。

选择1P2W 单相两线式最多可同时量测4个待测物(66204) ，每个模组最小电流量测档位5mA，可符合空载功率(<30mw)量测以及能源之星、iec62301、en50564>

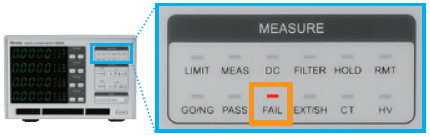

自定界限， GO/NG 测试

      66203/66204数位功率表可以让使用者定义量测参数的最大或最小界线值，在量测过程中，进行GO/NG的测试。在一段设定时间内，若量测值在界限值之内，则显示绿灯。若量测值在界限值之外，则马上显示红灯FAIL。

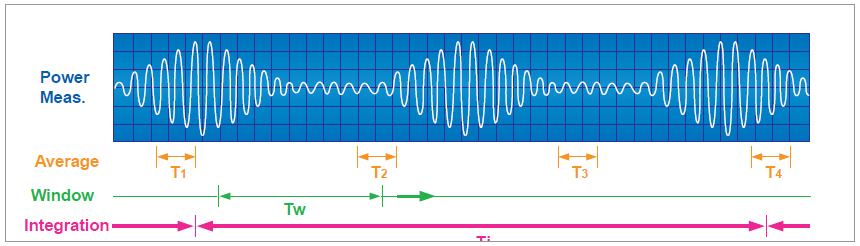

功率量测三大模式 : 平均模式、视窗模式与积分模式

     66203/66204数位功率计不仅提供平均模式，也提供了移动视窗法，让使用者设定时间长度，量测时会计算视窗内所有资料，不会遗漏任何讯号。除此之外也提供能量累积模式(Integration Mode)来量测功率。这种积分模式由使用者设定一段时间，在此时间内会对电压及电流的瞬间功率积分，得到能量。将能量再除以时间，这样就得到没有状况遗漏的真正平均功率。66203/66204数位功率表提供5mA及波峰因素为4的电流档位，在小功率(<10w)有0.1mw的解析度，小于2%的不确定度，非常适用于量测空载功率的应用。这些功能让66203>

使用者自定阶数失真度，总谐波失真THD量测

    66203/66204数位功率表提供量测电压和电流的总谐波失真率功能，可直接显示在功率表上，也提供了能让使用者定义谐波阶数n的设定，可由2到50的范围，来量测指定的失真率。这样，使用者就可很容易的达到ENERGY STAR的量测验证要求。

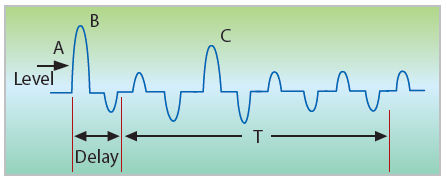

量测涌浪电流

   66203/66204数位功率表提供量测涌浪电流(I的功能，使用者可以设定一个电流准位(A)来触发开始量测电流，或使用后背板的TTL信号来进行触发；另外 ，可设定延迟参数(Delay)，用来延迟真正撷取电流波形的时间，可帮助忽略掉刚开始不需要的波峰B；时间参数T，为实际撷取波形的时 间长度。

透过以上设定机制，66202数位功率表可量测到C点的波峰电流，在实际应用上可以避开待测物输入端X电容造成的效应，可侦测到有缓开机的真正涌浪电流。

设定低通滤波器

    66203/66204数位功率表的量测频宽大于50kHz。但是在有些应用上，并不想把高频成份包括至量测值中。例如量待测物的输入电流时，尤其是小 功率应用状况下，一些因为输入电源的开关切换产生的高频电流会导至电流值增加，所以不希望被量测入总数值中。66203/66204数位功率表可启 动5kHz的低通滤波器，以滤除掉不想要的高频成份。这种弹性的设计，可让使用者针对不同量测需求，来得到适当的量测数值。

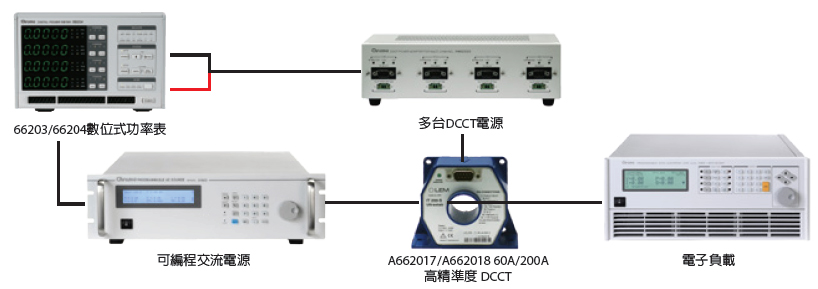

大电流量测应用 - 支援高精准度 DCCT 60A/200A 选购配件 Filter Off



電壓檔位:

15/30/60/150/300/600Vrms

1200Vrms (選配)

電流檔位:

0.005/0.02/0.05/0.2/0.5/2/5/20Arms

頻率範圍: DC, 15Hz~10kHz

使用高速DSP技術，16 bits的類比/數位轉換器

標準機箱half rack寬度及4組量測模組設計(66204)

支援多種接線方式功率量測(1P2W/1P3W/3P3W/3P4W)

支援外部分流器和CT以符合電流量測需求

最小5mA電流檔位及0.1mW的功率解析度

符合ENERGY STAR/IEC 62301/ ErP/EN50564/ SPEC Power 量測需求

可使用能量累積法量測功率，適用於負載變動的產品

使用者定義的限制值，自動判別PASS/FAIL

雙Shunt設計，提供大範圍高精準的電流量測

可量測THD及使用者指定階數的失真度

可量測湧浪電流Inrush Current及能量Energy

電壓/電流諧波量測至50階

支援高精準度 DCCT 60A/200A 選購配件
