日置 HIOKI PW3390 功率分析仪
产品型号:
PW3390
厂商名称:
HIOKI(日置)
产品简述:
订购热线:
0755-28105722

测量马达、变频器的功率转换效率的功率分析仪

  ● 实现高级别的功率基本精度±0.04%rdg.±0.05%f.s.

  ● 200kHz的测量频带,高频也很稳定的振幅和相位精度

  ● 彻底实现机身小型/轻巧化,满足现场和研究室的高精度测量

  ● 50ms高精度高速运算过渡状态的功率,同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目

  ● 多个系统的同时测量中可最多采集8台同步的数据

  ● 使用钳形电流传感器进行简单的功率测量

  ● 新燃油效率标准WLTP的电流、功率平衡测量

  具体型号

  PW3390-01

  PW3390-02(D/A输出)

  PW3390-03(D/A输出、马达分析)

  ※PW3390主机无法单独测量。请根据测量目的另外购买选件中的电压线、电流传感器。

  ※马达分析以及D/A输出在之后是无法追加的,请注意。







新燃油效率标准WLTP模式的性能评估试验

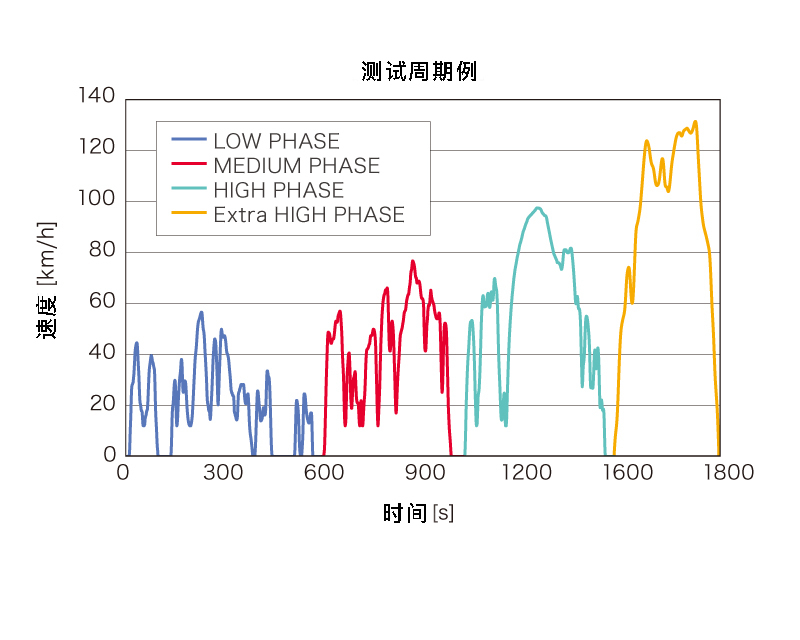

  按照进行WLTP标准燃油效率测量时,要求准确测量系统中各处电池的充放电的电流累积和功率累积情况。高精度钳形电流传感器和PW3390卓越的DC精度,以及间隔50ms的电流累积和功率累积功能有效的进行车辆的燃油效率性能的评估。

最适用于进行车辆测量的电流传感器

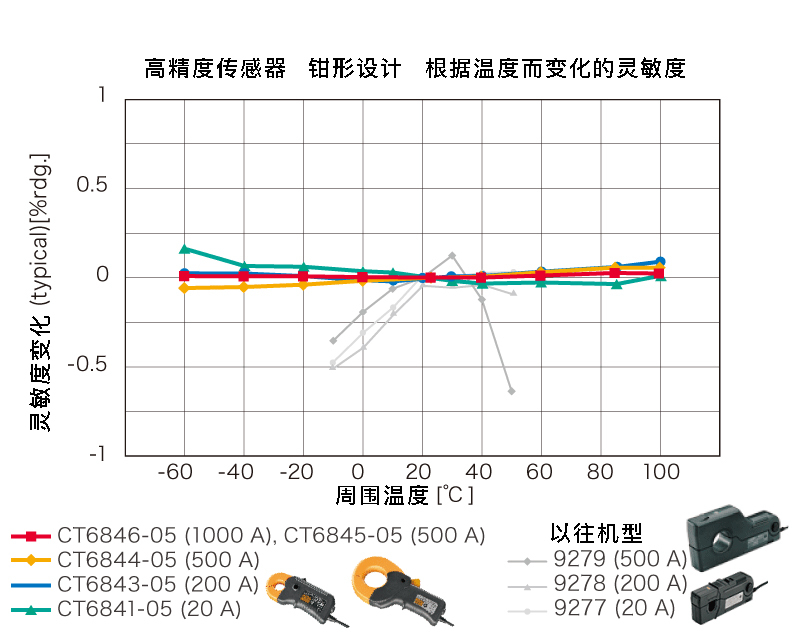

  钳形设计的高精度传感器无需切断电线即可快速接线。使用温度范围-40℃~85℃。具备优良的温度特性,基本在车辆的引擎箱中也能实现高精度测量。

不同极性的电流、功率累积功能

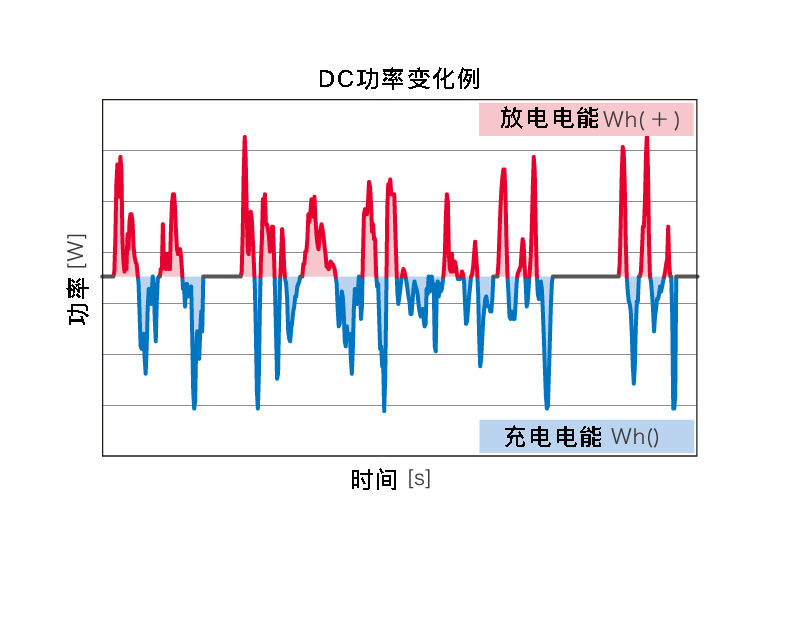

  DC的累积测量是以每500kS/s的采样率分极性进行充电功率和放电功率的累积,并分别测量累积时的正方向电能、负方向电能、和正负方向电能之和。即便是电池快速反复进行充放电时,也能准确的测量充电量和放电量的情况。

通过外部控制和周围设备联动

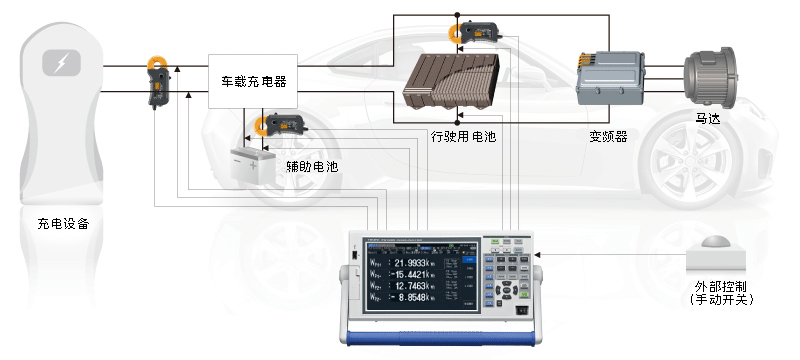

  使用外部控制端扣,可以控制累积的开始/停止和画面拷贝等操作。进行实车的性能评估时,也能很轻松的通过手动开关控制,或和其他设备进行时间连接。

功率测量仪:兼顾高精度和机动性的PW3390

  功率分析仪PW3390的读取误差是±0.04%,满量程误差是±0.05%,实现了顶级的功率精度。200kHz的测量带宽和到高频的平稳的振幅·相位特性。和电流传感器的相位补偿功能一同使用,还能准确测量高频且低功率因数的功率。非常适用于功率转换效率的评估或EV/HEV变频器马达分析、谐波分析。



功率测量仪:丰富的电流传感器扩大测量现场的功率分析仪

  重视精度的闭口型、重视便利性的高精度钳形,可进行最大AC6000A的测量的柔性钳形等符合各种测量场合的电流传感器。从变频器的次级测量到工频电源线的大电流测量,都能通过这个紧凑机身实现电压、电流、功率、谐波、波形、效率运算等多种功率分析。



PW3390功率分析仪参数

测量线路 单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘
基本测量项目 频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰+、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰+、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗
电流累积、有功功率累积

PW3390-03:马达扭矩、转数、马达功率、转差率
谐波测量 测量通道数:4ch,同步频率范围:0.5 Hz?5 kHz
分析次数:最大100次
干扰测量运算通道数:1ch(从CH1?CH4中选择)
最大分析频率:100 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz

马达分析
(PW3390-03)

输入通道数:3ch(CH A, CH B, CH Z)
测量项目:电压、扭矩、转数、频率、转差率、马达功率
测量量程 电压: 15?1500 V, 7档量程
电流: 0.1 A?20 kA (根据所用传感器,量程结构会有变化)
功率 : 1.5000 W?90.00 MW (根据电压量程/电流量程/测量线路组合来自动决定)
频率 : 0.5 Hz?5 kHz

基波精度
(45Hz~66Hz)

电压 : ±0.04% rdg. ±0.05% f.s.
电流 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
功率 : ±0.04% rdg. ±0.05% f.s. (另加电流传感器的精度)
同步频率范围 0.5 Hz?5 kHz
频带 DC, 0.5 Hz?200 kHz
数据更新率 50 ms (谐波测量/频率测量 : 45Hz以下时根据频率而定)
显示更新率 200 ms (独立于内部数据更新率,波形、FFT根据画面而定)
自动保存功能 按各个间隔保存至CF卡( 不能使用U 盘) : OFF, 50 ms?60 min, 15档切换
接口 USB (通讯/存储), LAN, CF卡, RS-232C, 同步控制, 外部控制
电源 AC 100?240 V, 50/60 Hz, 140 VA
体积及重量 340 W × 170 H × 156 D mm, 4.6 kg
附件 使用说明书×1, 测量指南×1, 电源线×1 , USB电缆 (0.9m) ×1, 输入线标签×2, D-sub用连接器 ×1 (PW3390-02, PW3390-03)
