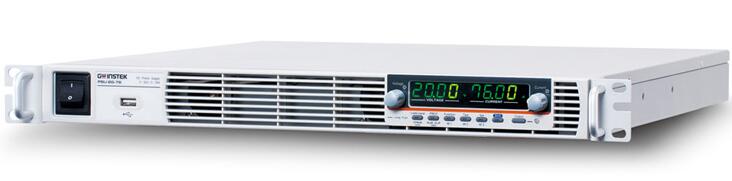

固纬 PSU系列 可编程开关直流电源特点
● 额定电压输出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V
● 额定功率输出：1200W ~ 1560W
● C.V/ C.C 优先模式
● 可调式电压/电流上升下降斜率
● 串联/ 并联扩充能力(同型号最多2台(限定300V以下机种)/同型号最多4台)
● 高效率及高功率密度
● 1U高及19”Rack Mount Size 设计
● 3组Preset Function
● 前面板序列编程功能
● Bleeder Control功能
● Internal Resistance 功能
● 面板锁定功能
● 保护功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail
● 标配: USB, LAN, RS-232, RS-485, 模拟控制界面
● 选配: GPIB、绝缘模拟接口(电压控制型)、绝缘模拟接口(电流控制型)
● CE认证
固纬电子新推出的PSU高压机种，承继PSU高功率密度及高度1U的外观，并提供最高电压输出到600V和最大功率1560瓦特。PSU高压机种共包含五款，分别是PSU 100-15, PSU 150-10, PSU 300-5, PSU 400-3.8, PSU 600-2.6。PSU高压机种可以满足PSU-系列在1U电源市场更广泛的电压需求，也能提供系统整合商更弹性的系统的整合。
弹性化的配置PSU-系列可减少不同电压或电流测试规范所要求的测试设备投资。PSU-系列是一个单一的输出功率从1200W到1560W的可程式直流电源供应器，而PSU-系列提供2组串联连接模式(限定300V以下机种)或4组的并联连接模式，因此本系列机种在串联后的最高电压为600V，在并联后的最大电流为800A，最大输出功率为6.24千瓦特。
PSU-系列是一个可设定的定电流（CC）优先或定电压（CV）优先的电源供应器。PSU-系列电源供应器，在定电压或定电流的模式下，其输出的电压或电流的斜率可按使用者的测试需求进行调整。斜率设置区分为高速优先权或斜率优先两种。高速优先权斜率设置为定电流（CC）或定电压（CV）模式的电流或电压变化以最高速进行。斜率优先权模式为定电流（CC）或定电压（CV）模式下允许用户可调斜率，可透过此功能进行上升或下降的斜率控制。适用于马达测试时，抑制启动瞬间的涌浪电流，保护待测物。
附件
CD-ROM x 1(使用手册,编程手册), 输出端子盖×1，模拟控制插座套件×1，电源线，输出端M8螺丝组×1（仅适用于PSU 6-60V机种），输入端子盖×1，1U手把（RoHS),1U托架（左，RoHS）,1U托架（右，RoHS），包装清单*CTC GW/Instek日本使用（RoHS)
选购配件
PSU-01B 总线条，用于并联2台
PSU-01C 数据线，用于并联2台
PSU-02B 总线条，用于并联3台
PSU-02C 数据线，用于并联3台
PSU-03B 总线条，用于并联4台
PSU-03C 数据线，用于并联4台
PSU-232 RS232 线，带 DB9 连接套件
PSU-485 RS485 线，带 DB9 连接套件
PSU-01A 2台PSU垂直堆叠连接，2U手柄×2,连接板×2
PSU-02A 3台PSU垂直堆叠连接，3U手柄×2,连接板×2
PSU-03A 4台PSU垂直堆叠连接，4U手柄×2,连接板×2
PSU-ISO-I PSU-ISO-I独立电流远程控制卡(返厂)
PSU-ISO-V PSU-ISO-V独立电压远程控制卡(返厂)
GTL-246 USB 数据线, USB 2.0A-B类,4P
GRM-001 滑块 2 pcs/set,PSU 选配
PSU-GPIB GPIB 接口卡(返厂)
GPW-001 UL/CSA 电源线 3m,PSU 选配
GPW-002 VDE 电源线 3m,PSU 选配
GPW-003 PSE 电源线 3m,PSU 选配
订购信息
PSU 100-15 1500W可编程开关直流电源
PSU 150-10 1500W可编程开关直流电源
PSU 300-5 1500W可编程开关直流电源
PSU 400-3.8 1520W可编程开关直流电源
PSU 600-2.6 1560W可编程开关直流电源
PSU 6-200 1200W可编程开关直流电源
PSU 12.5-120 1500W可编程开关直流电源
PSU 20-76 1520W可编程开关直流电源
PSU 40-38 1520W可编程开关直流电源
PSU 60-25 1500W可编程开关直流电源
PSU系列 可编程开关直流电源型号参数
| 型号 | PSU 6-200 | PSU 12.5-120 | PSU 20-76 | PSU 40-38 | PSU60-25 |
| 额定输出 | |||||
| 电压 | 0~6V | 0~12.5V | 0~20V | 0~40V | 0~60V |
| 电流 | 0~200A | 0~120A | 0~76A | 0~38A | 0~25A |
| 功率 | 1200W | 1500W | 1520W | 1520W | 1500W |
| 输出纹波和噪声 | |||||
| CV p-p (0~20MHz) | 60mV | 60mV | 60mV | 60mV | 60mV |
| CV rms (5Hz~1MHz) | 8mV | 8mV | 8mV | 8mV | 8mV |
| CC rms (5Hz~1MHz) | 400mA | 240mA | 152mA | 95mA | 75mA |
| 负载调节率(满载10%~90%) | |||||
| 电压(0.01%F.S.+2mV) | 2.6mV | 3.25mV | 4mV | 6mV | 8mV |
| 电流(0.02%F.S.+2mA) | 45mA | 29mA | 20.2mA | 12.6mA | 10mA |
| 电压调节率(85~132 VAC输入或170~265 VAC) | |||||
| 电压(0.01%F.S.+2mV) | 2.6mV | 3.25mV | 4mV | 6mV | 8mV |
| 电流(0.02%F.S.+2mA) | 22mA | 14mA | 9.6mA | 5.8mA | 4.5mA |
| 编程精度 | |||||
| 电压0.05%+偏移(mV) | 3mV | 6.25mV | 10mV | 20mV | 30mV |
| 电流0.2%+偏移(mA) | 200mA | 120mA | 76mA | 38mA | 25mA |
| 测量精度 | |||||
| 电压0.1%+偏移(mV) | 6mV | 12.5mV | 20mV | 40mV | 60mV |
| 电流0.1%+偏移(mA) | 400mA | 240mA | 152mA | 76mA | 50mA |
| 负载瞬间恢复时间 | |||||
| 时间 | 1.5ms | 1.5ms | 1ms | 1ms | 1ms |
| 输出响应时间(使用0~10V步进的 | |||||
| 模拟编程源和电阻负载测量) | |||||
| 上升时间(空载&满载) | 80ms | 80ms | 80ms | 80ms | 80ms |
| 下降时间(空载) | 500ms | 700ms | 800ms | 1000ms | 1100ms |
| 下降时间(满载) | 10ms | 50ms | 50ms | 80ms | 80ms |
| 编程/测量分辨率 | |||||
| 电压 | 0.2mV | 0.4mV | 0.7mV | 1.3mV | 2mV |
| 电流 | 6mA | 4mA | 2.5mA | 1.2mA | 0.8mA |
| 温度系数(热机30分钟) | |||||
| 电压 | 100PPM/℃ | ||||
| 电流 | 100PPM/℃ | ||||
| 串并联操作 | |||||
| 并联操作 | 含主机最多4台 | ||||
| 串联操作 | 含主机最多2台 | ||||
| 环境条件 | |||||
| 环境 | 室内，安装等级II(AC输入)，污染等级2 | ||||
| 操作温度范围 | 0℃~50℃ | ||||
| 存储温度范围 | -25℃~70℃ | ||||
| 操作湿度范围 | 20%~85%RH | ||||
| 存储湿度范围 | 最高90%或小于相对湿度(无凝结) | ||||
| AC输入 | |||||
| 正常输入 | 100 VAC~240 VAC，50Hz~60Hz，单相位 | ||||
| 输入范围 | 85 VAC~265 VAC | ||||
| 功率因数(100Vac/200Vac) | 0.99/0.98 | ||||
| 最大输入电流(100Vac/200Vac) | 21A/11A | ||||
| 浪涌电流 | ≤50A | ||||
| 效率(100Vac/200Vac) | 77%/79% | 82%/85% | 83%/86% | 84%/88% | 84%/88% |
| 模拟控制(非独立) | 有 | ||||
| PC远程接口(标配) | USB(Device/Host)/RS-232, RS-485/LAN | ||||
| PC远程接口(选配) | GPIB/模拟控制接口(独立电压控制)/模拟控制接口(独立电流控制)； | ||||
| 注：三选一 | |||||
| 温控风扇 | 内部风扇冷却 | ||||
| 尺寸&重量 | 422.8(W)×43.6(H)×432.8(D)；约8.7kg | ||||
| 型号 | PSU | 100-15 | 150-10 | 300-5 | |
| 额定电压 (*1) | V | 100 | 150 | 300 | |
| 额定电流 (*2) | A | 15 | 10 | 5 | |
| 额定功率 | W | 1500 | 1500 | 1500 | |
| 定电压模式 | PSU | 100-15 | 150-10 | 300-5 | |
| 电源调节率 (*3) | mV | 12 | 17 | 32 | |
| 负载调节率 (*4) | mV | 12 | 17 | 32 | |
| 输出涟波及杂讯(*5) | p-p (*6) | mV | 80 | 100 | 150 |
| r.m.s. (*7) | mV | 8 | 10 | 25 | |
| 温度系数 | ppm/℃ | 100ppm/℃ after a 30 minute warm-up | |||
| 侦测补偿电压 (single wire) | V | 5 | 5 | 5 | |
| 上升时间 (*8) | Rated load | ms | 150 | 150 | 150 |
| No load | ms | 150 | 150 | 150 | |
| 下降时间(*9) | Rated load | ms | 150 | 150 | 150 |
| No load | ms | 1500 | 2000 | 2500 | |
| 负载变动回复时间 (*10) | ms | 1 | 2 | 2 | |
| 定电流模式 | PSU | 100-15 | 150-10 | 300-5 | |
| 电源调节率(*3) | mA | 3.5 | 3 | 2.5 | |
| 负载调节率(*11) | mA | 8 | 7 | 6 | |
| 输出涟波及杂讯(*12) | r.m.s. | mA | 45 | 35 | 25 |
| 温度系数 | ppm/℃ | 100ppm/℃ after a 30 minute warm-up | |||
| 保护功能 | PSU | 100-15 | 150-10 | 300-5 | |
| 过电压保护 (OVP) | Setting range | V | 5 - 110 | 5 - 165 | 5 - 330 |
| Setting accuracy | mV | 1000 | 1500 | 3000 | |
| 过电流保护 (OCP) | Setting range | A | 1.5 - 16.5 | 1月11日 | 0.5 - 5.5 |
| Setting accuracy | mA | 300 | 200 | 100 | |
| 低电压限制 (UVL) | Setting range | 0 - 105 | 0 - 157.5 | 0 - 315 | |
| 过温度保护 (OHP) | Operation | 关闭输出 | |||
| 侦测线连接失效保护 (SENSE) | Operation | 关闭输出 | |||
| 低输入电压保护 (AC-FAIL) | Operation | 关闭输出 | |||
| 关机 (SD) | Operation | 关闭输出 | |||
| 功率限制 (POWER LIMIT) | Operation | 超功率限制 | |||
| Value (fixed) | Approx. 105% of rated output power | ||||
| 模拟远端程控及监控 | PSU | 100-15 | 150-10 | 300-5 | |
| 外部电压控制输出电压 | Accuracy and linearity: ±0.5% of rated output voltage. | ||||
| 外部电压控制输出电流 | Accuracy and linearity: ±1% of rated output current. | ||||
| 外部电阻控制输出电压 | Accuracy and linearity: ±1% of rated output voltage. | ||||
| 外部电阻控制输出电流 | Accuracy and linearity: ±1.5% of rated output current. | ||||
| 输出电压监控 | Accuracy: ±1% | ||||
| 输出电流监控 | Accuracy: ±1% | ||||
| 关机控制 | Turns the output off with a LOW (0V to 0.5V) or short-circuit. | ||||
| 输出 开/关 控制 | Possible logic selections: | ||||
| Turn the output on using a LOW (0V to 0.5V) or short-circuit, turn the output off using a HIGH (4.5V to 5V) or open-circuit. | |||||
| Turn the output on using a HIGH (4.5V to 5V) or open-circuit, turn the output off using a LOW (0V to 0.5V) or short-circuit. | |||||
| 警报清除控制 | Clear alarms with a LOW (0V to 0.5V) or short-circuit. | ||||
| CV/CC/ALM/PWR ON/OUT ON 显示 | Photocoupler open collector output; Maximum voltage 30V, maximum sink current 8mA. | ||||
| 触发输出 | Maximum low level output = 0.8V; minimum high level output = 2V; Maximum source current = 8mA. | ||||
| 触发输入 | Maximum low level input voltage = 0.8V; minimum high level input votage = 2V, Maximum sink current = 8mA. | ||||
| 前面板 | PSU | 100-15 | 150-10 | 300-5 | |
| 显示, 4 位, 电压准确度 | 0.1% + | mV | 200 | 300 | 600 |
| 电流准确度 | 0.2% + | mA | 45 | 30 | 15 |
| 指示显示 | GREEN LED's: CV, CC, V, A, VSR, ISR, DLY, RMT, LAN, M1, M2, M3, RUN, Output ON | ||||
| RED LED's: ALM, ERR | |||||
| 按钮 | Lock/Local(Unlock), PROT(ALM_CLR), Function(M1), Test(M2), Set(M3), Shift, Output | ||||
| 旋钮 | Voltage, Current | ||||
| USB port | Type A USB connector | ||||
| 程控与量测 | PSU | 100-15 | 150-10 | 300-5 | |
| (RS-232/485, USB, LAN, GPIB) | |||||
| 输出电压程控准确度 | 0.05% + | mV | 50 | 75 | 150 |
| 输出电流程控准确度 | 0.2% + | mA | 15 | 10 | 5 |
| 输出电压程控解晰度 | mV | 3.4 | 5.2 | 10.2 | |
| 输出电流程控解晰度 | mA | 0.5 | 0.34 | 0.19 | |
| 输出电压量测准确度 | 0.1% + | mV | 100 | 150 | 300 |
| 输出电流量测准确度 | 0.2% + | mA | 30 | 20 | 10 |
| 输出电压量测解晰度 | mV | 3.4 | 5.2 | 10.2 | |
| 输出电流量测解晰度 | mA | 0.5 | 0.34 | 0.19 | |
| 输入电源特性 | PSU | 100-15 | 150-10 | 300-5 | |
| 标称输入 | 100Vac to 240Vac, 50Hz to 60Hz, single phase | ||||
| 输入电压范围 | 85Vac ~ 265Vac | ||||
| 输入频率范围 | 47Hz ~ 63Hz | ||||
| 最大输入电流 | 100Vac / 200Vac | A | 21 / 11 | ||
| 涌浪电流 | Less than 50A. | ||||
| 最大输入功率 | VA | 2000 | |||
| 功率因数 | 100Vac / 200Vac | 0.99 / 0.98 | |||
| 效率 (*13) | 100Vac / 200Vac | % | 84 / 87 | 84 / 87 | 84 / 87 |
| 保持时间(Hold-up time) | 20ms or greater | ||||
| 界面相容性 | PSU | 100-15 | 150-10 | 300-5 | |
| USB | TypeA: Host, TypeB: Slave, Speed: 1.1/2.0, USB Class: CDC(Communications Device Class) | ||||
| LAN | MAC Address, DNS IP Address, User Password, Gateway IP Address, Instrument IP Address, Subnet Mask | ||||
| RS-232 / RS-485 | Complies with the EIA232D / EIA485 Specifications | ||||
| GPIB (Factory Option) | SCPI - 1993, IEEE 488.2 compliant interface | ||||
| 独立类立控制界面(Factory Option) | PSU | 100-15 | 150-10 | 300-5 | |
| 电压控制 | Using 0-5V or 0-10V signals for programming and measurement | ||||
| 电流控制 | Using 4-20mA current signals for programming and measurement | ||||
| 环境条件 | PSU | 100-15 | 150-10 | 300-5 | |
| 操作温度 | 0?C to 50?C | ||||
| 储存温度 | -25?C to 70?C | ||||
| 操作湿度 | 20% to 85% RH; No condensation | ||||
| 储存湿度 | 90% RH or less; No condensation | ||||
| 高度 | Maximum 2000m | ||||
| 一般 | PSU | 100-15 | 150-10 | 300-5 | |
| 重量 | 主单元 | kg | 约 8.7kg | ||
| 尺寸 | (W×H×D) | mm^3 | 423×43.6×447.2 | ||
| 散热 | Forced air cooling by internal fan. | ||||
| 电磁相容性 | Complies with the European EMC directive 2004/108/EC for Class A test and measurement products. | ||||
| 安全性 | Complies with the European Low Voltage Directive 2006/95/EC and carries the CE-marking. | ||||
| 耐压 | AC to Chassis : 1500Vac / 1min | ||||
| AC to Output terminal : 3000Vac / 1min | |||||
| Vout≦150V | |||||
| Output terminal to Chassis : 1000Vdc / 1min | |||||
| 150 | |||||
| Output terminal to Chassis : 1500Vdc / 1min | |||||
| 绝缘阻抗 | Chassis and output terminal; chassis and AC input; AC input and output terminal: 100MΩ or more (DC 1000V) | ||||
