Chroma 61501可编程交流电源
产品型号:
chroma61501
厂商名称:
Chroma(致茂电子)
产品简述:
Chroma 61501可编程交流电源适合应用于一般商业产品,电力电子,航空电子设备,军事与IEC标准测试的开发和运用,并且从实验桌上测试到大量生产单位皆可适用。
订购热线:
0755-23044466



Chroma 61501交流电源主要特色

●额定输出值

  输出功率 : 500VA

  电压范围 : 0-150V/0-300V/Auto

●先进的脉宽调变技术提供高功率密度的输出

●交流+直流输出模式提供直流电压偏移仿真

●改变电压和频率时,可编程变动斜率设定

●低输出阻抗符合IEC 61000-3-2 标准测试 (61505 )

●可编程输出阻抗符合IEC 61000-3-3标准测试

●LIST,PULSE,STEP模式功能可仿真电力线干扰测试

●可模拟IEC 61000-4-11标准针对电压突降,短路中断和电压变化规定项目做测试

●可符合IEC 61000-4-13标准针对谐波及间谐波规定项目做测试

●可编程电压及电流限制

●完整的测量功能,包括电流谐波测量

●高输出电流波峰因子特性,为浪涌电流测试最好选择

●可控制交流电相位角度(启动/结束)设定

●提供标示输出瞬时的TTL信号

●提供可接受任意仿真讯号输入端口

●三相功率输出 (合并三台交流电源)

●简易操作接口软件

●GPIB和RS-232接口(选购配备)

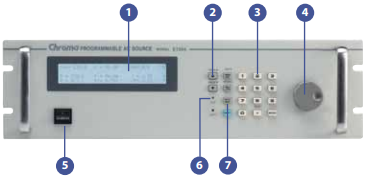

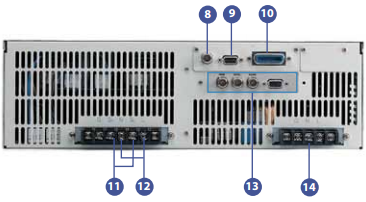

Chroma61500交流电源面板说明



1. LCD显示:显示配置,输出设定及测量结果

2. 光标移动键:这两个键移动光标到个别不同的方向

3. 数字按键:按键来输入数字数据

4. 旋转钮:调整电压频率输出及改变参数设定

5. 主电源开关:开启或关闭电源

6. OUT显示LED:显示输出状态

7. OUT/QUIT按键:交流电源输出电压或停止



8. 外部电压参考输入:外部模拟信号来输入

9. RS-232 D型母接头(9-pin)接口

10. GPIB接口

11. 遥测端子:直接感测端子以补偿连接电缆线时的压降

12. 输出端子:接头输出电源至待测物

13. 系统接口:提供控制信号及同步传送脉衝信号

14. 电源线输入接头






    Chroma 61500系列交流电源供应器,树立了业界高性能AC电源产品的新标准。此系列产品可提供强大的使用功能,如电网干扰模拟,可编程输出阻抗,全方位的测量功能,合成波形与IEC标准测试软件。因拥有以上特点使得61500系列适合应用于一般商业产品,电力电子,航空电子设备,军事与IEC标准测试的开发和运用,并且从实验桌上测试到大量生产单位皆可适用。

    Chroma 61500系列交流电源供应器提供用户不同容量的单相输出产品,从 500VA到4000VA。不论是在研发设计,产品验证或量产测试等,都有最完善的应用选择。

    61500可编程交流电源使用最先进的脉宽调变技术,使其能输出多达6倍最大额定电流峰值的能力,使得61500系列成为测试浪涌电流的最佳选择。

    不仅提供纯交流电压应用,AC+DC模式还扩展功能提供直流偏移电压的应用。61500系列运用先进的数字讯号处理技术(DSP),能够提供高精度和瞬时电压波形测量,如电压均方根值,电流均方根值,实功率,功率因子,电流波峰因子以及量测多达40次的电流谐波成份。

    chroma61500系列交流电源提供用户组合不同谐波成份的功能,为合成谐波失真波的形状。另外还提供了一个可输入外部模拟信号端口,可从任意信号产生器产生仿真信号,并将此信号放大以模仿实际观察到的波形。

经由多功能的可编程波形设定和使用方便的操作软件,61500系列交流电源供应器让使用者能够完成符合IEC 61000-4-11/-4-13/-4-14/-4-28的标准抗扰度测试。低阻抗和低电压的谐波特性使得 61505成为符合IEC 61000-3-2标准的最佳选择。另外可程序化的输出阻抗,如再搭配闪烁量测仪器,便可做IEC61000-3-3的标准测试。



Chroma 61501交流电源功能特性

先进的脉宽调变技术

Chroma 61500系列交流电源经由先进的脉宽调变技术,和内建功率因数校正的功能,提供高功率密度的输出。

交流和直流能力输出

 Chroma 61500系列交流电源可以提供直流输出,并且可模拟交流电压与直流偏移电压的功能。它可以为整流性负载(例如SMPS)来测试输入电流不平衡的状态。使用者可以选择安装直流噪声滤波器的配备,以获得低噪声和稳定输出的直流电压。

完整的测量能力

整合内建高精准度16位元测量电路和多功能硬体架构,使得Chroma 61500系列交流电源能够有效提供在瞬时,及稳态量测到的电压均方根值,电流均方根值,实功率,视在功率,无功功率,功率因数,电流波峰因数,峰值电流和浪涌电流。採用先进的数位讯号处理技术,61500系列交流电源可以测量到多达40次的电流谐波成分。61500系列交流电源不仅是一台多功能的交流源,而且还是一台功能强大的功率分析仪。


模拟电网干扰

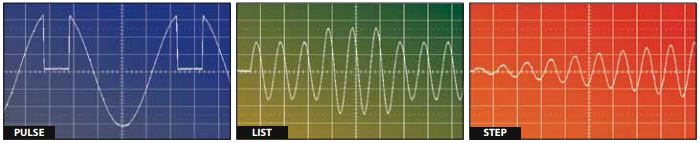

除了能够稳定输出电压和频率,Chroma 61500系列交流电源提供强大的功能,应用于模拟各种电源干扰的状况。STEP和PULSE模式提供了一个简便的方法用来执行单步或连续变化的输出。这些模式的设定输出变化值可经由内部或外部讯号做触发动作。使用者可以很容易模拟电网的干扰,如周期断电,瞬时尖峰及欠压状态等。

 LIST模式可以满足使用者对高复杂性的波形需求,可编程多达100个序列,伴随着不同的启动和结束条件,几乎可以输出任何设定的交流和直流波形。此模式可经由接收外部TTL讯号做为同步讯号,以及提供输出的变化讯号做为和外部测量设备做同步。


可编程输出阻抗

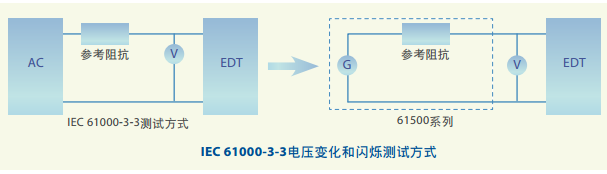

Chroma 61500系列交流电源提供使用者编程输出阻抗的功能。输出电压经由负载电流反馈电路控制而改变。此功能适用于IEC 61000-3-3闪烁测试,或其他测试条件有特定输出阻抗的要求,为使用者提供方便和符合成本效益的方法。


任意功率放大器

Chroma 61500系列交流电源的可输入外部模拟信号端口,允许使用者输入从任意信号发生器输出的交流及直流波形,并将此信号放大。此功能可以用来模仿及还塬问题发生现场的真实电源波形。


高输出电流波峰因数及交流电相位角度设定(启动/结束)控制

Chroma 61500系列交流电源能提供最高为6倍的输出电流波峰因数,可以提供足够的瞬时功率,给所需要测试的输入整流型电源电路使用。可编程交流电相位角(启动/结束)控制,使得61500系列交流电源成为测试浪涌电流的理想选择。

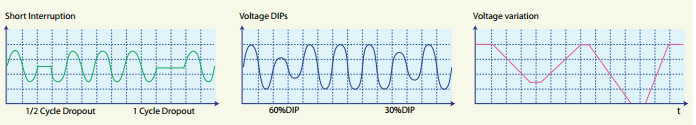

电压突降和变化仿真

IEC 61000-4-11标準中的电压突降,短暂中断和电压变化规範,已强制成为CE标誌对于电磁兼容性指令的标準。Chroma 61500系列交流电源可搭配专用的简易控制软件,来进行模拟IEC 61000-4-11法规的兼容性前站测试。


谐波及间谐波合成

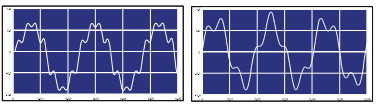

传统的交流源只允许使用者组成以基频为倍数的谐波组合,为谐波失真的波形。而IEC 61000-4-13标準不仅要求产品要符合谐波测试规範,而且还要符合间谐波测试规範。Chroma 61500系列交流电源採用先进的DSP技术合成谐波和间谐波波形,可搭配专用的简易控制软件,符合IEC 61000-4-13标準测试需求。







Chroma61500交流电源的应用

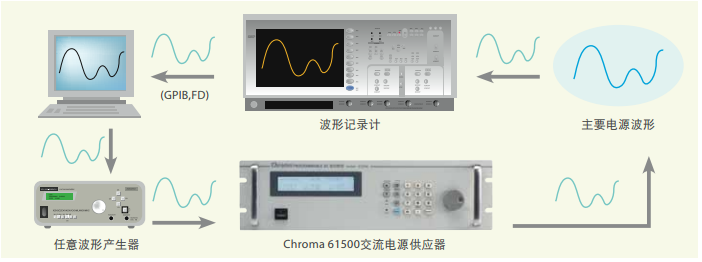

交流电源失真模拟

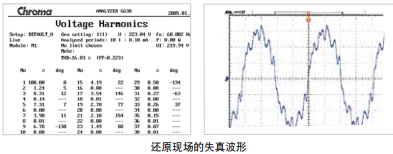

越来越多的电子产品製造商扩大其业务,以获取产品分佈到世界各地的机会。当产品问题发生时,检查是否容易受到电网干扰是必需的。然而,为了做一个简单的现场测试,宝贵的时间常浪费在运送人员及设备。此应用的目的是使用Chroma电源分析仪6630在问题现场测量交流电压的谐波,记录的数据可以传送到实验室。使用者可以运用交流源61500系列的合成功能,依照数据重新建立还塬现场的失真波形。此应用方法可以帮助工程师快速指出问题所在并提出解决办法,解决以上人力和其他资源的浪费。


应用航天测试软件于交流电源

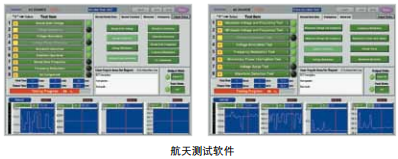

61500系列交流电源供应器经由强大的编程功能,可用于飞机电气设备于交流输入端变动的抗扰度测试。Chroma 也提供测试交流电源部分的专用软件,来配合进行 RTCA DO-160D ,MIL-STD-704F和ABD0100标準的测试。

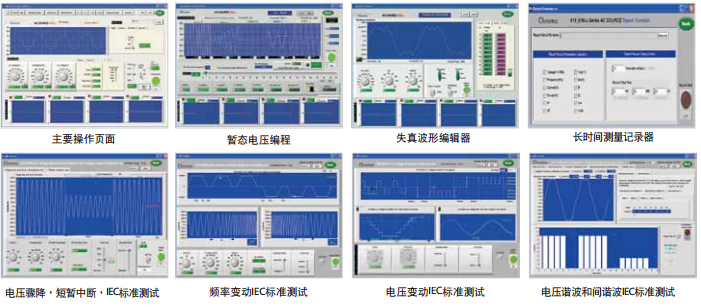

61500系列提供容易操作使用的图形化软件


三相交流连接模式和串联的高电压输出模式

61500系列提供叁相交流模式,让用户可以连接3台交流源成为叁相交流输出。用户可以设置其中一个交流源为 "Master",并设置其他两个交流源为 “Slave",同时设定 Slave的相位角为120度和240度。目前,越来越多的产品需要经过交流电压大于300V的瞬时测试。使用外部升压变压器可以达到提高电压效果,但是负载效应将使输出电压波形扭曲变形。61500系列可提供此应用的解决方案,使用者可以串联连接2台交流源,并在叁相模式下设置相位角为零度。运用设定220V/0.5sec叠加在230V 的方式,使用者可以很容易获得450V的瞬时电压。

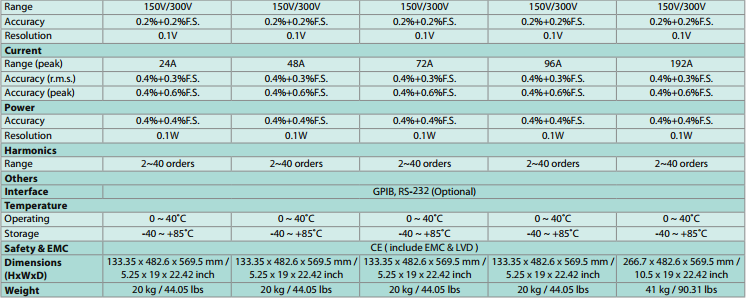

Chroma 61501交流电源规格参数

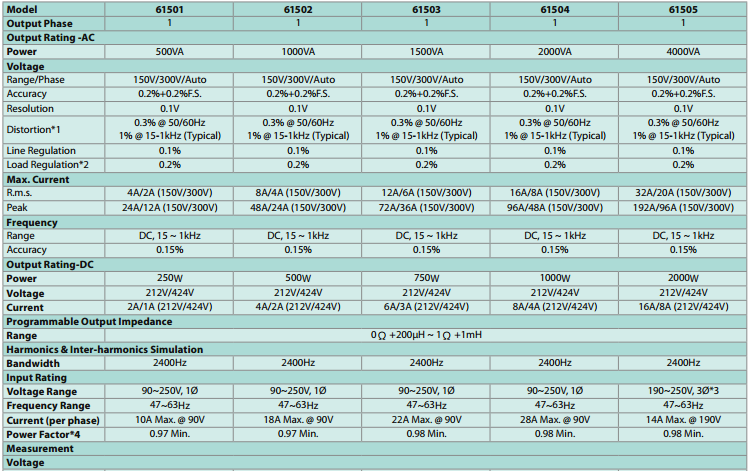

Chroma 61501交流电源规格二.png

Model Description
61500 系列 可编程交流电源供应器
61501 可编程交流电源供应器 0-300V/15-1KHz/500VA ,1?
61502 可编程交流电源供应器 0-300V/15-1KHz/1000VA ,1?
61503 可编程交流电源供应器 0-300V/15-1KHz/1500VA ,1?
61504 可编程交流电源供应器 0-300V/15-1KHz/2000VA ,1?
61505 可编程交流电源供应器 0-300V/15-1KHz/4000VA ,1?
61511 可编程交流电源供应器 0~300V/15~1.5kHz / 12KVA,1 or 3?
61512 可编程交流电源供应器 0~300V/15~1.5kHz / 18KVA,1 or 3?
A610004 6512/6520/6530/6560/6415/6420/6430/61500/61600系列输出万用插座
A615001 61501~61505系列专用的控制适配卡(包括外部模拟电压参考输入,RS-232接口,GPIB接口)
A615007 61500/61600系列电腦图形化操作接口Softpanel
A615008 61500/61600系列直流电压噪声滤波器



    深圳市新玛科技有限公司为Chroma一级代理,通过多年与chroma的合作,专业供应Chroma可编程交/直流电源,以优质的产品、合理的价格和专业的服务取得众多客户的信赖与支持,欢迎前来咨询选购。
