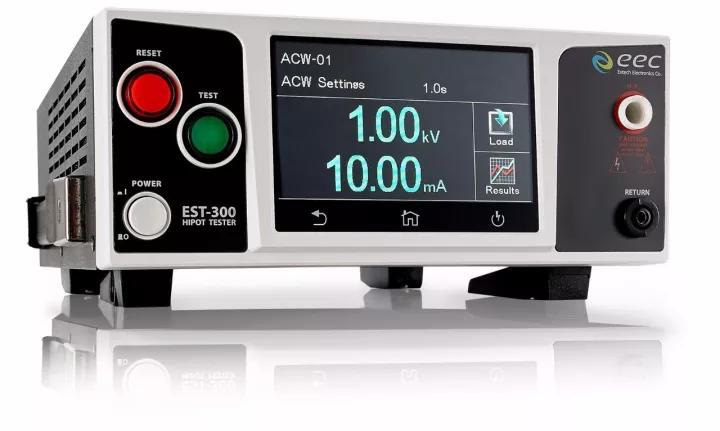

EST-300 系列耐压测试仪特色
更轻、更薄小
A4面积的尺寸设计，便于任何空间摆设配置，搭配重量仅5.5公斤可堪称市场上最轻巧的耐压测试仪，不但让用户携带方便更增加器材的使用弹性。
三合一耐压测试仪
单机拥有完整功能: 交流耐压(ACW)、直流耐压(DCW)、及绝缘阻抗(IR)。可随意组成多种不同测试程序，满足各种测试需求。

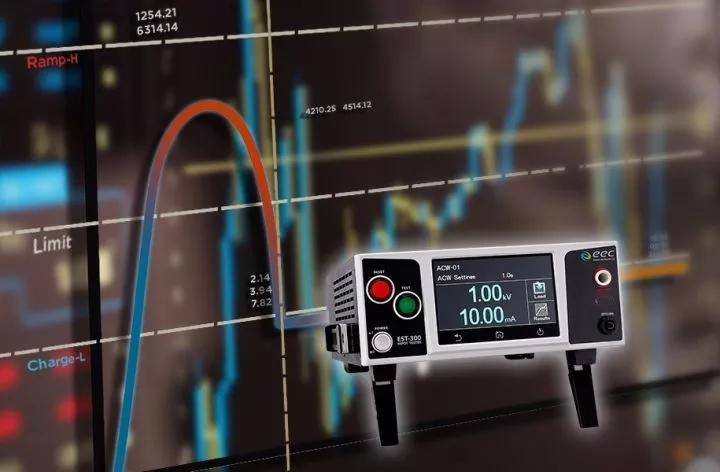

高度测试效率
此产品搭配EEC独有专利之缓升上限功能(Ramp-High)与充电下限功能(Charge-Low)技术，可设定电流判断的上下限值，过滤人为因素造成的回路断线，以及电器特性的脉冲电流所造成的测试误判，提升整体测试效率。
快速放电、安全关键
EEC独有专利之快速放电装置，能使被测物在测试后50ms的极短时间内放电，避免残余电压造成人员触电风险，增强测试环境安全度。
提高制造生产质量
EST-300 具有业界指标性的ARC电弧侦测功能，许多知名大厂指定专用的测试标准，可透过侦测被测物异常电流回路，筛选出线路短路不良品，避免微小锡渣及绝缘空间不足等因素造成生产品日后绝缘崩溃，提高制造生产质量。
TÜV 安全认证
TÜV认证(EN 61326-1)，质量安全可靠且值得信赖。
EST-300 系列耐压测试仪技术参数
| 型号 | EST-310 | EST-320 | EST-330 | ||
|---|---|---|---|---|---|
| 额定输入 | |||||
| 交流电压 | 100 - 120Vac / 200 - 240Vac±10% 自动换档 | ||||
| 视在功率 | 360 VA | ||||
| 频率 | 50/60 Hz ± 5% | ||||
| 交流耐压测试 | |||||
| 额定输出 | 5KVAC / 20mA | ||||
| 输出电压范围 | 0 - 5.00 kVac | ||||
| 电压分辨率 | 0.01 kVac | ||||
| 电压精确度 | (1% 设定值 + 0.5% 输出档位) | ||||
| 输出频率 | 50Hz / 60Hz ± 0.1% | ||||
| 输出波形 | 弦波, Crest Factor = 1.3 - 1.5 | ||||
| 输出调整率 | ± (1% 输出值 + 5V), 从空载到满载 | ||||
| 量测电流范围 | 0.000 - 20.00 mA | ||||
| 电流分辨率 | 0.001 / 0.01 mA | ||||
| 电流精确度 | 0.000 - 4.000 mA | (1% 量测值 + 1% 量测档位) | |||
| 3.50 - 20.00 mA | |||||
| 缓升时间 | 0.1 - 999.9s | ||||
| 缓降时间 | 0 - 999.9s | ||||
| 测试时间 | 0, 0.3 - 999.9s , (0 = 连续输出) | ||||
| 时间分辨率 | 0.1 s | ||||
| 时间精确度 | ± (0.1% 设定值 + 0.05s) | ||||
| 电弧检测 | 检测档位从 1 - 9 (9 为最灵敏) | ||||
| 直流耐压测试 | |||||
| 额定输出 | - | - | 6KVDC / 7.5 mA | ||
| 输出电压范围 | - | - | 0 - 6.00 kVdc | ||
| 电压分辨率 | - | - | 0.01 kVdc | ||
| 电压精确度 | - | - | (1% 设定值 + 0.5% 输出档位) | ||
| 输出连波 | - | - | < 5% (6KV / 7.5 mA 在纯阻负载下) | ||
| 量测电流范围 | - | - | 0.0 - 7.5 mA | ||
| 电流分辨率 | - | - | 0.1μA/0.001mA/0.01mA | ||
| 电流精确度 | 0.0 - 400.0μA | - | - | (1% 量测值 + 1% 量测档位) | |
| 0.35 - 4.00 mA | - | - | |||
| 3.50 - 7.50 mA | - | - | |||
| 缓升时间 | - | - | 0.1 - 999.9s | ||
| 缓降时间 | - | - | 0, 1.0 - 999.9s | ||
| 测试时间 | - | - | 0, 0.4 - 999.9s , (0 = 连续输出) | ||
| 时间分辨率 | - | - | 0.1s | ||
| 时间精确度 | - | - | ± (0.1% 设定值 + 0.05s) | ||
| 缓升上限电流范围 | - | - | 0.0 - 7.5 mA | ||
| 充电下线电流范围 | - | - | 0.0 - 350.0uA 或 自动设定 | ||
| 快速放电时间 | - | - | < 50 msec 于轻载时1 | ||
| 电弧检测 | - | - | 检测档位从 1 - 9 (9 为最灵敏) | ||
| 绝缘阻抗 | |||||
| 额定输出 | - | 1KVDC / 50 GΩ | |||
| 输出电压范围 | - | 30 - 1 KVdc | |||
| 电压分辨率 | - | 1 Vdc | |||
| 电压精确度 | - | (1% 设定值 + 0.5% 输出档位) | |||
| 阻抗量测范围 | - | 0.100 MΩ - 50 GΩ | |||
| 阻抗分辨率 | - | 0.001 / 0.01 / 0.1 /1 MΩ | |||
| 阻抗量测精准度2 | 0.100 - 999.9 MΩ 输出 30-499V内 | - | ±(7% 量测值+0.1% 量测档位) | ||
| 1 - 10 GΩ 输出 30-499V内 | - | ±(15% 量测值+0.1% 量测档位) | |||
| 0.500 - 999.9 MΩ 输出500-1000V内 | - | ±(2% 量测值+0.1% 量测档位) | |||
| 1 - 9.999 GΩ 输出 500-1000V内 | - | ±(5% 量测值+0.1% 量测档位) | |||
| 1 - 50 GΩ 输出 500-1000V内 | - | ±(15% 量测值+0.1% 量测档位) | |||
| 缓升时间 | - | 0.1 - 999.9s | |||
| 缓降时间 | - | 0, 1.0 - 999.9s , (0 = 关闭) | |||
| 测试时间 | - | 0, 0.5 - 999.9s , (0=连续输出) | |||
| 延迟时间 | - | 0.5 - 999.9s | |||
| 时间分辨率 | - | 0.1s | |||
| 时间精确度 | - | ± (0.1% 设定值 + 0.05s) | |||
| 充电下线电流范围 | - | 0.000 - 3.500 µA 或自动设定 | |||
| 一般规格 | |||||
| 界面 | USB , PLC Remote | ||||
| 记忆组 | 30 个测试步骤 (一个档案最多30个测试步骤) | ||||
| 显示器 | 4.3 吋彩色触控屏幕 | ||||
| 人员安全机制 | 内建防高压触电线路 , 高压触电电流最大450μA | ||||
| 语言 | 英文 , 繁体中文 , 简体中文, 日文 | ||||
| 操作安全机制 | 屏幕锁定 | ||||
| 操作环境 | 0 - 40ºC, 20 - 80%RH | ||||
| 使吋 (宽 x 高 x 深), mm | 215 x 88.1 x 300 | ||||
| 净重 | 5.46 Kg | ||||
1. 在以下电容负载与测试电压条件下 (1µF < 1KV, 0.75µF < 2KV, 0.5µF < 3KV, 0.08µF < 4KV, 0.04µF < 5KV, 0.015uF < 6KV) , 放电时间低于 100 msec
2. 操作环境建议: 当量测电流档位< 150nA时 , 建议湿度低于60% .
