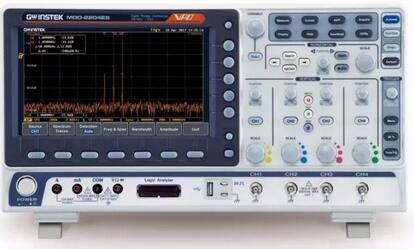

新品上市—MDO-2000E系列 多功能混合域示波器


        固纬电子专注于工业與教育市场和初步产品开发应用,新推出一体式 MDO-2000E系列 多功能混合域示波器。该系列包括四个型号:MDO-2000EG,MDO-2000EX,MDO-2000EC以及MDO-2000ES。 MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器; MDO-2000EX具有内置频谱分析仪,双通道25MHz任意波发生器,5,000计数DMM和双通道5V / 1A电源;MDO-2000EC具有内置逻辑分析仪,频谱分析仪和双通道25MHz任意波发生器; MDO-2000ES具有内置逻辑分析仪,频谱分析仪,双通道25MHz任意波发生器,5,000计数DMM和双通道5V / 1A电源‘六合一’机种全功能示波器; MDO-2000ES是T&M行业配备逻辑分析仪,频谱分析仪,信号发生器,数字万用表和电源功能的唯一示波器。



       在操作MDO-2000E的频谱分析仪时,用户可以根据测试要求输入中心频率,扫宽,起始频率和停止频率,从而快速,直观地观察所需的频率范围,使用户体验真实频谱的用户界面分析仪。在观察频域显示时,工程师可以观察波形特性,这些波形特性不容易从时域波形中看出,例如波形的谐波成分和调制信号的频率特性。

      常规DSO的FFT总是将整个信号带宽计算为采样率(Fs)的一半。 然而,计算能力不足不能用更多的点进行FFT计算。 由于计算结果的频率分辨率不足,用户无法使用信号的详细频率信息。 而MDO-2000E分析感兴趣的信号谱。 与示波器的FFT相比,MDO-2000E系列工程师可以有效地对频域进行信号测量。 右图所示为常规DSO的FFT(上图)和 MDO-2000E的频谱分析仪(下图)。

另外,关于信号源,MDO-2000E具有内置的双通道25MHz任意波发生器,具有调制能力,并且还提供14位垂直分辨率; 采样速率为200MSa / s; 13个输出波形(正弦,方波,脉 冲,斜坡,直流,噪声,Sinc,高斯,洛伦兹,指数上升,指数下降,半数,Cardiac),和AM / FM / FSK调制和扫描功能。 友好的用户界面是电路仿真测试等教育和应用的理想选择。

MDO-2000E其他功能(如EX/ES系列机种,通过结合5,000计数的数字万用表和双通道5V / 1A电源来扩展其功能)..等。

主要特点:

  • 200/100MHz 带宽选择(MDO-2000EG/MDO-2000EX) ;

     200/100/70MHz 带宽选择(MDO-2000EC/MDO-2000ES);

     2 或4 通道

  • 每通道的实时采样率为1GSa/s (2 通道机型)

    最大实时采样率为1GSa/s(4 通道机型)

  • 每通道10M 存储深度和VPO波形显示技术

  • 波形更新速率高达120,000 wfms/s

  • 8 “ WVGA TFT LCD 显示

  • 最大 1M FFT 提供更高的频域分辨率测量

  • 高通,低通和带通滤波器功能

  • 29,000 个分段存储器和波形搜索功能

  • I2C/SPI/UART/CAN/LIN 串行总线触发和解码功能

  • 数据记录功能能够跟踪信号变化达1000小时

  • 网络存储功能

  • 掩码测试功能

  • MDO-2000E全系配有频谱分析仪和双通道25MHz AWG

  • MDO-2000EX配有频谱分析仪,双通道25MHz AWG ,DMM 和电源

  • MDO-2000EC配有逻辑分析仪

  • MDO-2000ES配有逻辑分析仪,频谱分析仪,双通道 25MHz AWG ,DMM 和电源

接口

  • 高速USB 设备端口,主机端口、LAN 端口、Go/NoGo BNC、Kensington Style lock

软件和驱动

  • PC软件 (OpenWave软件)

  • LabVIEW 驱动

  • USB 驱动
