浅谈大功率直流电源几个关键部件的作用

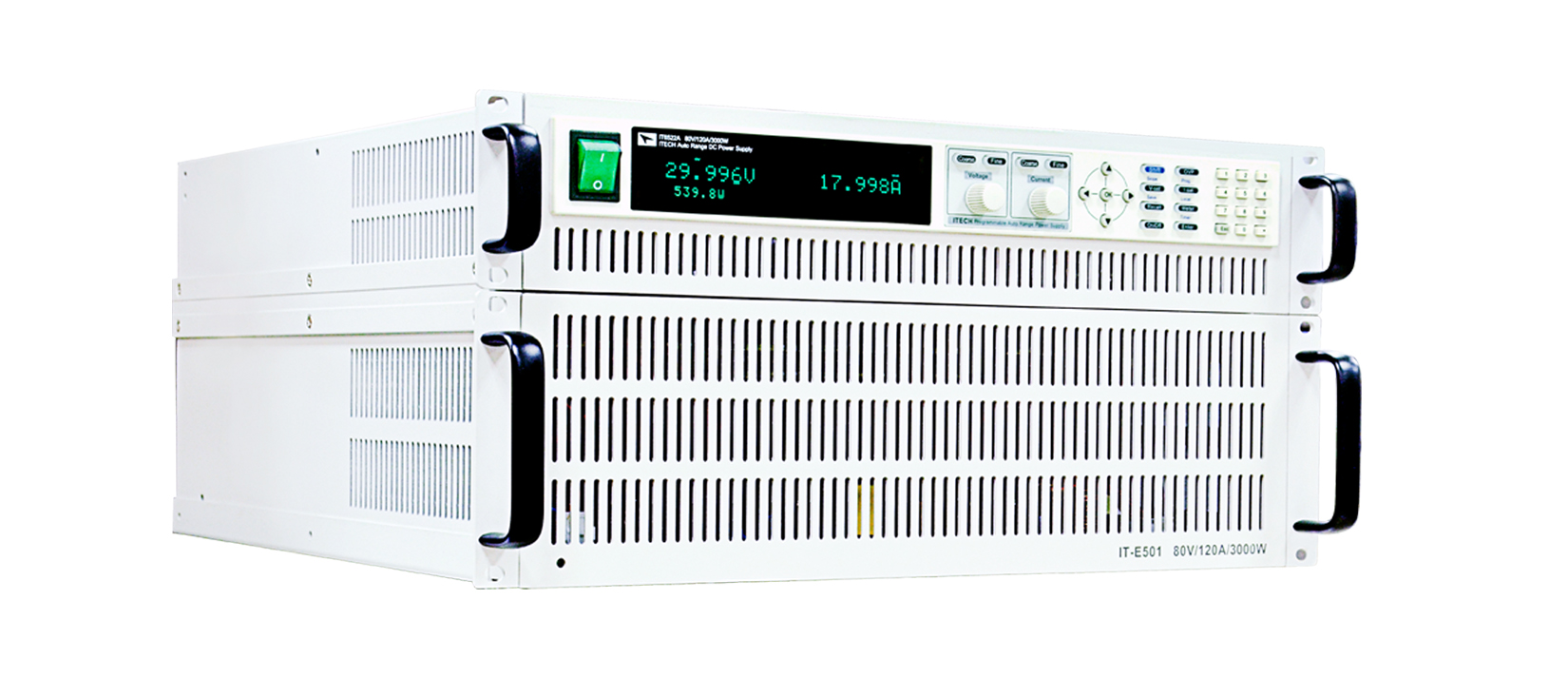

大功率直流电源
大功率直流电源内部非元器件非常多,其中几个常见的的如放大器、脉宽调制器、振荡器等部件在电源的稳定性和可靠性上起到了非常关键的作用,那么新玛科技作为专业的大功率线性直流电源厂商,今天就来说了一说这三个重要部件在直流可调电源中起到了怎样的作用:

1,放大器
误差放大器的增益由控制端的动态阻抗Zc来设定。Zc的变化范围是10Ω~20Ω,典型值为15Ω。误差放大器将反馈电压UF与5.7V基准电压进行比较后,输出误差电流Ir,在RE上形成误差电压UR。

2,脉宽调制器(PWM)
脉宽调制器是一个电压反馈式控制电路,它具有两层含义。第一、改变控制端电流Ic的大小,即可调节占空比D,实现脉宽调制。第二、误差电压UR经由RA、CA组成截止频率为7kHz的低通滤波器,滤掉开关噪声电压之后,加至PWM比较器的同相输入端,再与锯齿波电压UJ进行比较,产生脉宽调制信号UB。

3,振荡器
内部振荡电容是在设定的上、下阈值UH、UL之间周期性地线性充放电,以产生脉宽调制器所需要的锯齿波(SAW),与此同时还产生最大占空比信号(Dmax)和时钟信号(CLOCK)。为减小电磁干扰,提高大功率直流电源效率,振荡频率(即开关频率)设计为100kHz,脉冲波形的占空比设定为D。

每一个仪器都是由内部的一些核心部件组成,这些核心的部件是整个仪器的“内脏”,少一个部件,仪器都会出现“病状”,甚至死机或报废,务必要了解并正确地使用。
